Солнечный дом Джона Муди (John Moody) был построен на южном склоне холма в Фалмуте (Массачусетс, США). Дом оборудован воздушной системой гелиоотопления.

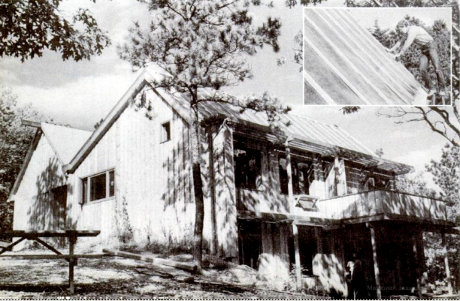

Вид дома с юго-запада
Конструкция
Первый этаж дома частично заглублён в склон холма. Стены западного, северного и восточного фасадов бетонные толщиной 200 мм, теплоизолированы снаружи пенополиуретаном толщиной 50 мм.
Стены второго этажа каркасные. Сечение каркаса 50x150 мм.
Стекловолоконная теплоизоляция стен дома имеет толщину 150 мм. Стекловолоконная теплоизоляция крыши имеет толщину 225 мм. Термическое сопротивление стен составляет R=3,3, крыши — R=5,3.
Вход в дом выполнен с юго-запада. Входная дверь двойная. Остекление — двойные стеклопакеты. Окна расположены преимущественно на южном и восточном фасадах.
К северному фасаду дома пристроен гараж-мастерская. Пристройка выполняет функцию теплового буфера, защищая помещения дома от зимних северных ветров.
На южном скате крыши солнечного дома, имеющем уклон 45° смонтированы 3 воздушных гелиоколлектора, суммарной площадью 30,1 м². Размеры каждого коллектора составляют 3,66x2,74 м.
Система отопления

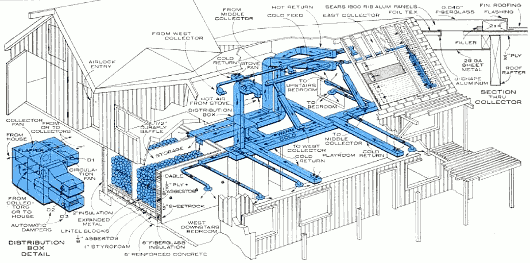

Тёплый воздух из коллекторов в помещения солнечного дома или теплоаккумулятор с гравийной засыпкой подаётся вентилятором мощностью 550 Вт. Из бункера-теплоаккумулятора воздух подаётся в дом по отдельной системе воздуховодов вентилятором мощностью 180 Вт. Третий вентилятор подаёт воздух, нагретый дровяной печью, являющейся дополнительным источником отопления.
Система
Владелец выбрал воздушную систему отопления солнечного дома по следующим причинам:
- никаких проблем с замерзанием системы;
- простота самостоятельной постройки;
- низкая стоимость;
- возможность использования в летнее время в качестве системы гелиоохлаждения.
Итоги
В течение первой же зимы, большая часть отопительной энергии поступила от солнца либо непосредственно через окна южного фасада, либо косвенно с помощью воздушных коллекторов. Затраты на отопление в зимний период составили $9.63. Это стоимость электроэнергии, потреблённой вентиляторами.
В течение зимы было израсходовано менее 4 м³ дров. В связи с тем, что для отопления был использован сушняк залесённого участка площадью 1,2 га, окружающего дом, то стоимость дров составила: $0.
Жарким влажным летом, характерным для района строительства, система поддерживает засыпку бункера-аккумулятора в сухом состоянии.
Стоимость материалов, потребовавшихся на постройку системы, составила $619.
