Проект этого пассивного солнечного дома в стиле ранчо можно считать примером для энергосберегающих требований г. Дэйвис (Калифорния, США).

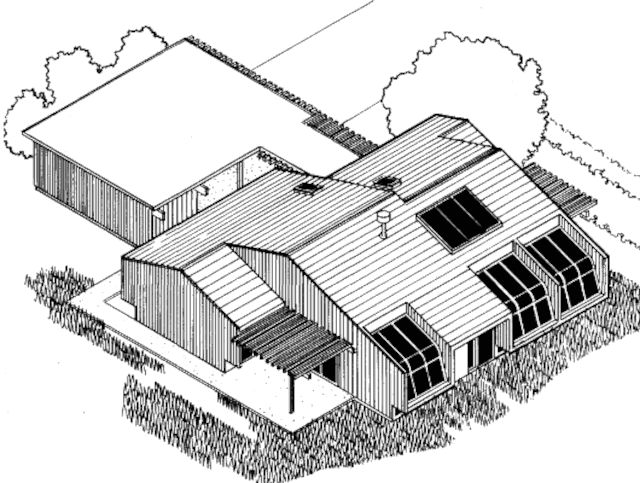

Вид с юго-запада
Содержание
Энергосбережение
Для снижения тепловых потерь проведены следующие энергосберегающие мероприятия:
- термическое сопротивление для стен составляет R=3,3, а для крыши — R=5,3;
- все окна имеют двойное остекление и теплоизолирующие ставни;
- площадь окон западного и восточного фасадов уменьшена до минимума;
- фундамент изолирован плитой из стирофома толщиной 50 мм.
Планировка
В доме расположены: большая общая комната, разделённая на зоны гостиной, столовой, кухни, и имеющая выход в солнечную теплицу; спальня хозяев с ванной и гардеробной комнатами; вторая спальня; общая ванная комната; прихожая.

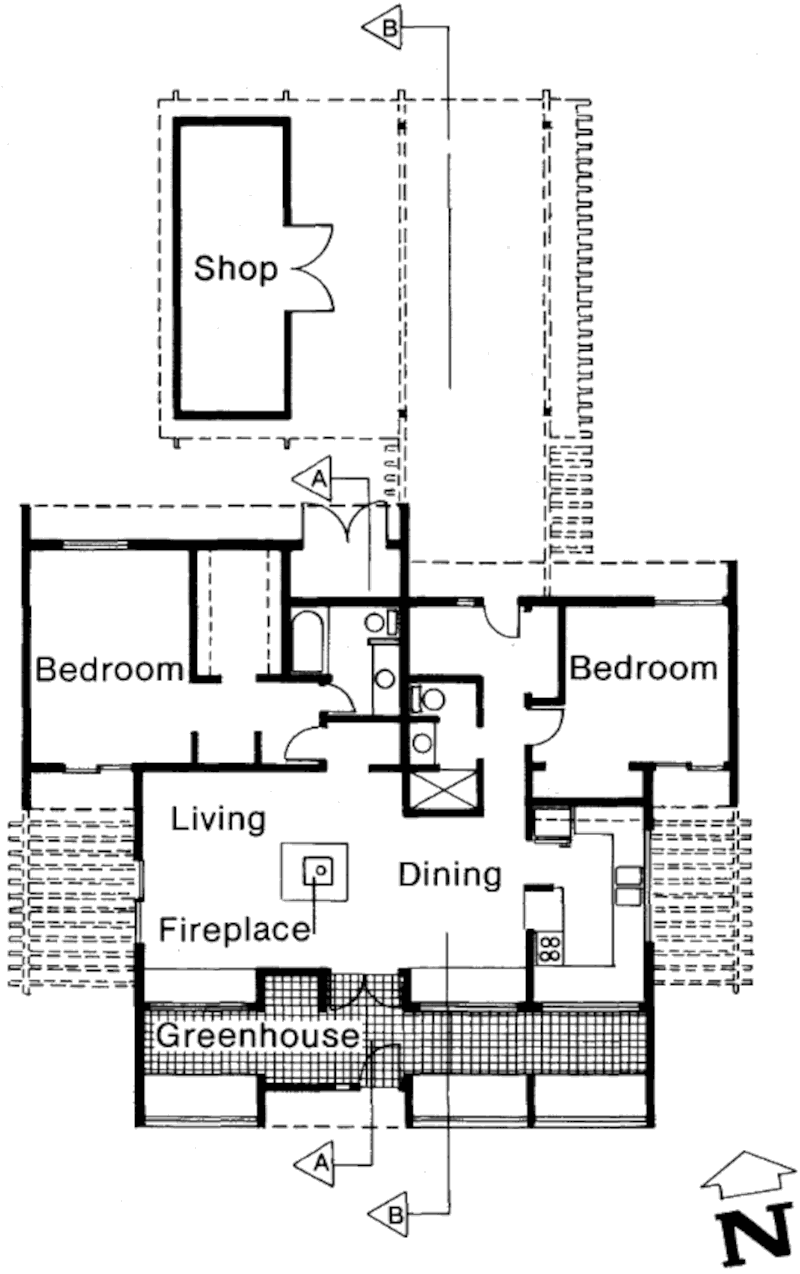

План
К северному фасаду дома пристроен навес для стоянки автомобиля с мастерской.
Перед западным, северным и восточным фасадами дома устроены перголы.
Отопление
Функцию системы пассивного солнечного отопления выполняет теплица, занимающая весь южный фасад дома (Isolated Gain).

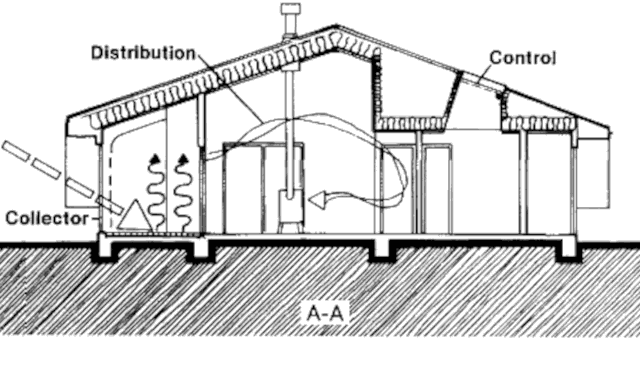

Разрез по A-A
Солнечное тепло аккумулируется в 100-мм бетонной плите пола теплицы, а также 3 стальными баками с водой, окрашенными в чёрный цвет. Тепло от баков может поступать непосредственно в гостиную, столовую и кухню.

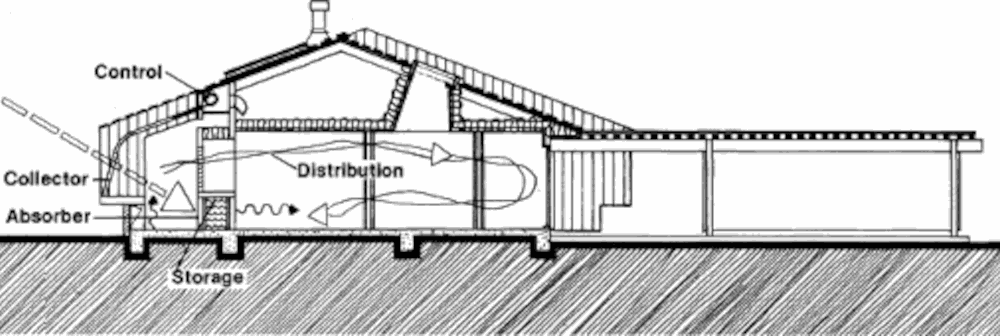

Разрез по B-B
Дополнительным источником тепла служит установленная между гостиной и столовой дровяная печь.
Горячее водоснабжение
На южном скате крыши установлены 3 солнечных коллектора системы горячего водоснабжения.
Итоги
Доля солнечной энергии в отоплении дома 75%.
Сметная стоимость строительства дома $90,000.
