Солнечный дом Ричарда и Норы Дэвис (Davis), построенный в Бар-Харборе (Мэн, США) представляет собой компактное в плане каркасное здание. Внутренняя планировка открытая.

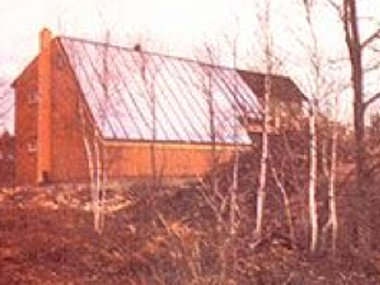

Вид с юго-запада
Конструкция
Дом каркасный площадью 120,8 м². Сечение брусков каркаса 50x200 мм. Теплоизоляция усилена. Толщина теплоизоляции стен 200 мм, а крыши — 250 мм.
Планировка
В доме расположены: большая общая комната, зонированная на гостиную, столовую, кухню; 2 спальни; подсобное помещение.
Система отопления
В системе гелиоотопления использованы коллекторы Томасона, которые занимают около 50% (7,9 м) южного ската крыши. Остаток ската занят остеклением гелиотеплицы (Isolated Gain). Остекление коллекторов и теплицы выполнено из поликарбоната.
В верхней части коллекторов (вдоль конька крыши) проложена труба с отверстиями, через которую маломощным насосом подаётся вода. Вода стекает тонкими струйками по алюминиевому гофрированному абсорберу, нагретому солнечным теплом. Затем вода, нагретая до 48–50°C, собирается в желобе, устроенном внижней части коллектора, откуда стекает в бак ёмкостью 7,6 м³, установленный под домом в бункере с камнями. Бак с водой нагревает камни. Воздух, прокачиваемый небольшим вентилятором через нагретую каменную засыпку, подаётся на обогрев помещений солнечного дома.
Часть тепла поступает из гелиотеплицы через открытую сдвижную дверь, объединяющую теплицу с общей комнатой.
В качестве резервного источника отопления используется дровяная печь.
Затраты
Расходы на строительство составили около $30,000.
