Компактный солнечный дом в трёх уровнях, спроектированный американским архитектором Альфредо Де Видо (Alfredo De Vido), частично заглублён.
Вид с юго-востока
Для использования тепла солнца в системе отопления в дом встроена большая двухсветная теплица.
Нижний уровень солнечного дома включает в себя следующие помещения: теплица, 3 спальни, ванная комната. Помещения этого уровня освещаются через витраж теплицы, а также окна западного и восточного фасадов.

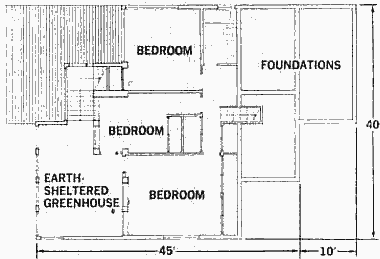

Нижний уровень, план
На главном уровне дома находятся: гостиная с дровяной печью, кухня, семейная комната с дровяной печью, атриум, гараж. Освещение помещений этого уровня выполняется через витраж гелиотеплицы и мансардные окна.

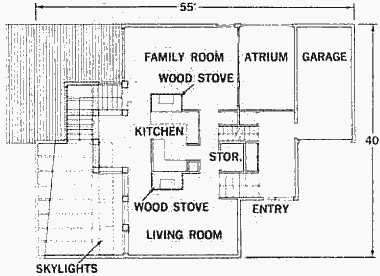

Главный уровень, план
На верхнем уровне солнечного дома расположены: спальня хозяев, ванная комната. Освещение этого уровня устроено через мансардные окна и окно западного фасада.

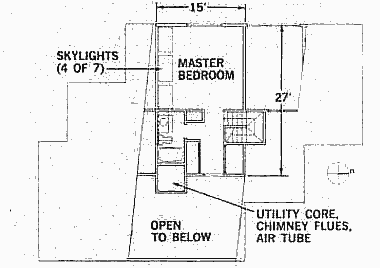

Верхний уровень, план
Система пассивного отопления работает следующим образом. Тепло солнца, проникающее в теплицу через витраж её южного фасада и остеклённую крышу, поступает в смежные помещения через остеклённые двери и окна (Isolated Gain). Тёплый воздух, скапливающийся под коньком крыши, направляется вентилятором вниз. Тепло аккумулируется массивными кирпичными внутренними стенами и бетонными полами, покрытыми керамической плиткой.
В ночное время остекление крыши и южного фасада гелиотеплицы закрывается теплоизолирующими жалюзи для снижения теплопотерь.

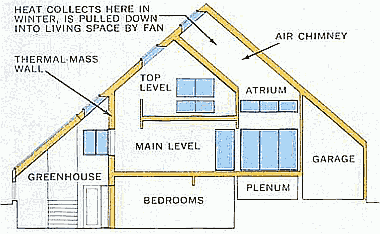

Разрез
На случай нескольких холодных пасмурных дней, следующих подряд, на главном уровне солнечного дома установлены 2 дровяных печи, которые могут быть использованы в качестве резервных источников отопления.
Интерьер общей комнаты
В тёплую погоду потребности в отоплении нет. Во избежание перегрева помещений остекление крыши теплицы затеняется теплоизолирующими жалюзи. Открывается устроенный возле конька крыши люк вытяжной вентиляции, через который тёплый воздух истекает наружу, что приводит к его замещению прохладным свежим воздухом, поступающим по подземным воздуховодам.
