Пассивный солнечный дом площадью 148,6 м² был спроектирован для Цинциннати (Огайо, США) с учётом сезонного изменения температур (-11°C зимой и 33°C летом) и суточных колебаний в пределах 15°C.

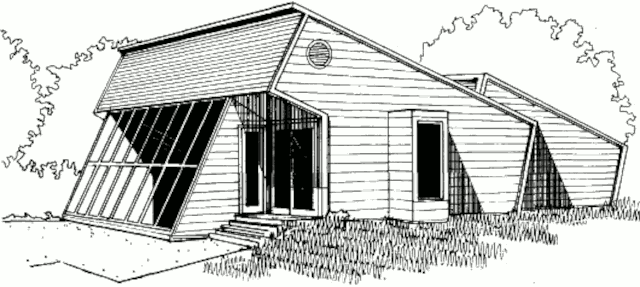

Вид дома с юго-востока
Содержание
Энергосбережение
Выполненные энергосберегающие мероприятия:
- от господствующих зимних ветров дом защищают хвойные деревья, высаженные с западной стороны;
- от перегрева в летнее время дом защищён лиственными деревьями, высаженные с восточной стороны;
- дом хорошо теплоизолирован, термическое сопротивление стен составляет R=3,9, а крыши — 7,0.
Планировка
На верхнем уровне дома расположены: общая комната, зонированная на гостиную, столовую; кухня; санузел; большая прихожая. Из общей комнаты есть выход в двухсветную теплицу, пристроенную к южному фасаду дома.

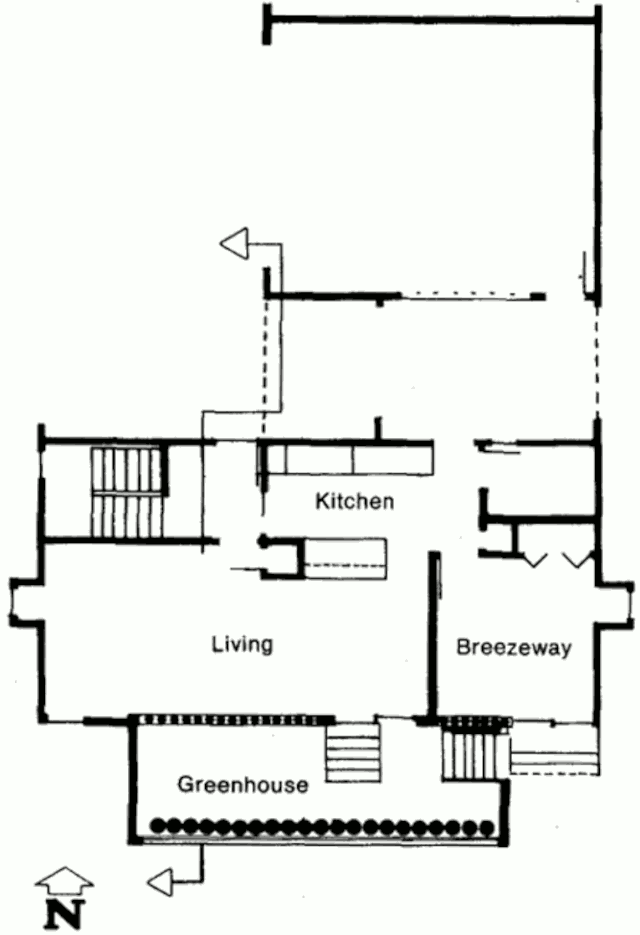

План верхнего уровня
В гараж, находящийся с северной стороны дома, ведёт крытый переход

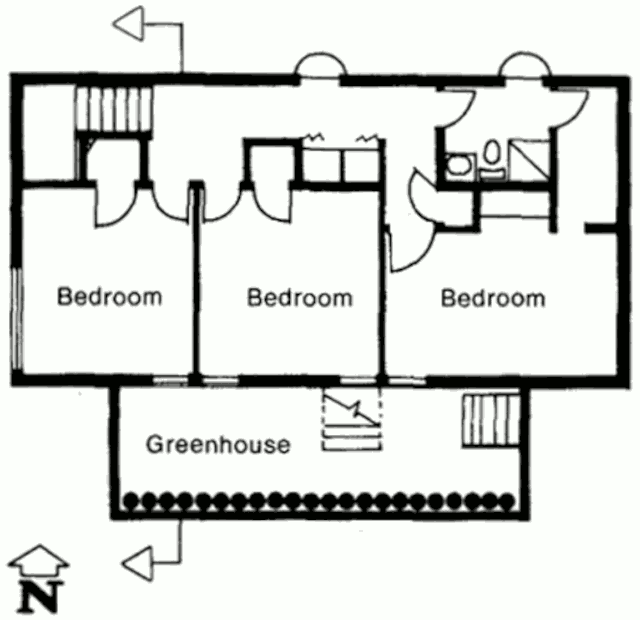

План нижнего уровня
На нижнем уровне дома находятся: 3 спальни, ванная комната.
Отопление
Основной отопительной системой солнечного дома является двухсветная теплица (Isolated Gain), занимающая почти весь южный фасад. Остекление её имеет наклон 60°.
Аккумулирование тепла
Солнечное тепло аккумулируется в 13 барабанах с водой, каждый по 200 л, установленных вдоль витража теплицы, а также в вертикальных трубах с водой, установленных в воздушном промежутке витража южной стены гостиной, расположенной на верхнем уровне дома.
Распределение тепла
Распределение тепла происходит преимущественно конвекцией. Нагретый в теплице воздух через открытые остеклённые двери попадает в гостиную, затем, двигаясь к её северной стене и постепенно остывая, опускается по лестнице на первый уровень и через открытые окна спален возвращается в теплицу.
Вечером витраж теплицы может быть закрыт теплоизолирующими рольставнями с R=1,1.

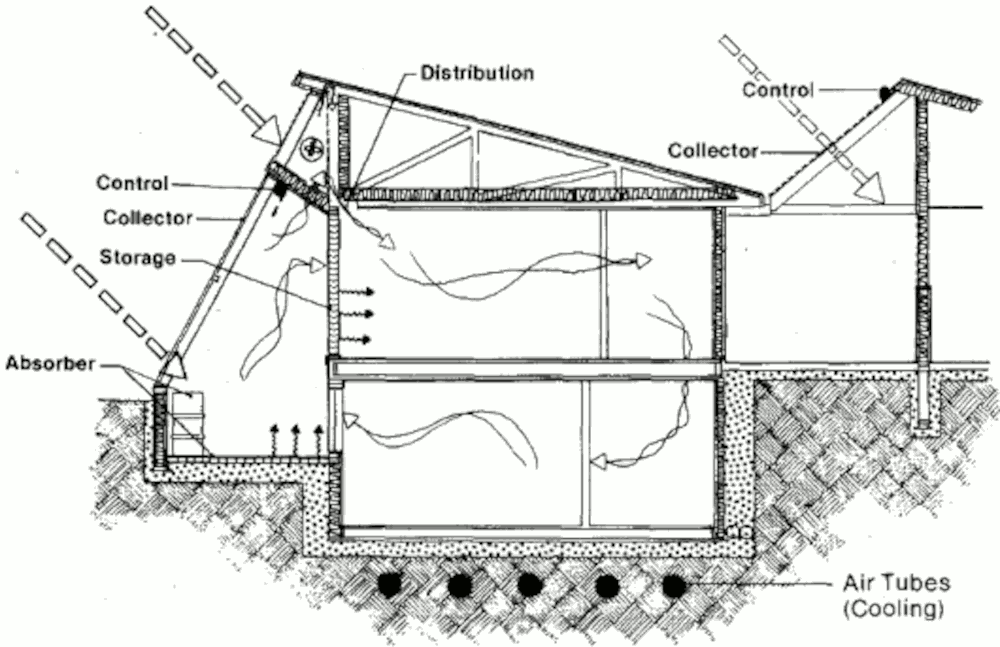

Разрез
При экстремально низких температурах дополнительным источником тепла служит дровяная печь.
Доля солнечной энергии в отоплении дома 82%.
Защита от перегрева
В летнее время теплица изолируется от остальных помещений солнечного дома и открываются верхние вентиляционные люки. Охлаждению помещений дома также способствует подача приточного воздуха через 150 мм воздуховоды, уложенные на глубине около 1,8 м.
Проектирование и строительство
- Проектирование
- Fuller Moore
- Строительство
- Louis S. Ionna III & Associates, Inc.
- Стоимостьстроительства
- $82,500
