Пассивный солнечный дом в стиле ранчо площадью 115,2 м², спроектированный для Бозмана (Монтана, США), врезан в склон южной экспозиции для защиты от суровых зим Монтаны.

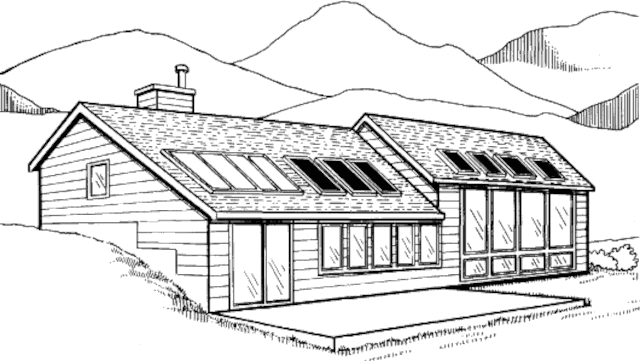

Вид с юго-запада
Содержание
Энергосбережение
Мероприятия по снижению тепловых потерь:
- с целью защиты солнечного дома от сильных юго-западных ветров, преобладающих в зимнее время, была уменьшена площадь открытых ветрам фасадов;
- гараж, пристроенный с северной стороны, выполняет функцию буфера и входного тамбура;
- дом имеет увеличенное термическое сопротивление стен (R=3,3) и крыши (R=6,7).
Отопление
Система пассивного солнечного отопления дома включает в себя:
- систему прямого обогрева гостиной и столовой (Direct Gain);
- гелиотеплицу (Isolated Gain).
Общая площадь остекления составляет 25,9 м².
Солнечное тепло, проникающее через витраж и зенитные окна теплицы, аккумулируется в 100-мм бетонной плите пола теплицы и 300-мм бетонной стене, отделяющей теплицу от спален 1-го и 2-го этажей.
Тепло солнца, проникающее через окна южного фасада, остеклённые двери и зенитные окна гостиной и столовой, аккумулируется в 200-мм бетонной стене гостиной и в 100-мм покрытой керамической плиткой бетонной плите пола гостиной и столовой.

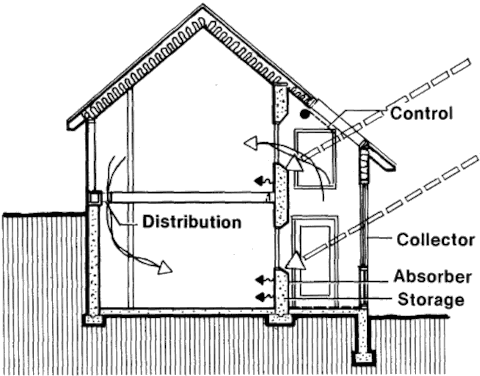

Разрез
Распределение тепла происходит за счёт излучения и естественной конвекции.
Из двухсветной теплицы поднимающийся тёплый воздух через открытые окна проникает в спальни 2-го этажа, охлаждаясь стекает через лестничный холл и возвращается в теплицу через окна спален 1-го этажа.
Из двухсветной гостиной поднимающийся тёплый воздух попадает на галерею, затем, отдавая тепло помещениям, расположенным в северной части солнечного дома, стекает вниз и возвращается в гостиную.
Дополнительное отопление дома электрическое, кроме того, у северной стены гостиной установлена дровяная печь.
Защита от перегрева
Для затенения окон южного фасада солнечного дома в летнее время используются свесы крыши, а зенитных окон — затеняющие шторы, но в холодном климате Монтаны вероятность перегрева помещений весьма невелика.
Горячее водоснабжение
На южном скате крыши смонтированы солнечные коллекторы системы горячего водоснабжения.
Итоги
Доля солнечной энергии в отоплении дома 64%.
Сметная стоимость строительства дома $69,000.
