Пассивный солнечный дом, построенный в Аппер-Арлингтоне (Огайо, США), имеет площадь 268,9 м². Форма его в плане близка к квадрату, крыша вальмовая.
Внешний вид
Содержание
Энергосбережение
Будучи построен на плоском участке дом имеет земляную подсыпку почти по всему периметру, что стабилизирует температуру в помещениях и снижает отопительную нагрузку. Открытыми оставлены часть южного фасада с атриумом и часть северного фасада, где к дому пристроен гараж на 2 автомобиля, устроен вход и окна двух спален.
Планировка
В доме расположены: большая гостиная, семейная комната, кухня/столовая, спальня хозяев с гардеробной и ванной комнатами, 2 спальни, общая ванная комната, прихожая, кладовая.
План
Естественное освещение
Свет в помещения дома поступает преимущественно из атриума, имеющего двухслойное остекление, через остеклённые раздвижные двери. Исключением являются лишь 2 спальни, расположенные в северной части дома, которые имеют окна небольшой площади.
Отопление
Атриум является энергетическим центром солнечного дома (Isolated Gain). Тепло солнца, поступающее в него через витраж южного фасада и остеклённую часть кровли, аккумулируется в 200 мм бетонной плите пола и 200 мм бетонных стенах, а также в 100 мм бетонной плите пола гостиной и столовой.
Обогрев помещений происходит излучением от нагретых массивных элементов конструкции, а также конвекцией преимущественно за счёт механического побуждения. Воздуховоды системы размещены между балками перекрытия и под полом атриума.
На ночь остекление атриума может закрываться теплоизолирующими панелями, имеющими термическое сопротивление R=1,8.
Доля солнечной энергии в отоплении дома 52%.
Дополнительными источниками тепла служат установленный в гостиной камин и дровяная печь, расположенная в атриуме.

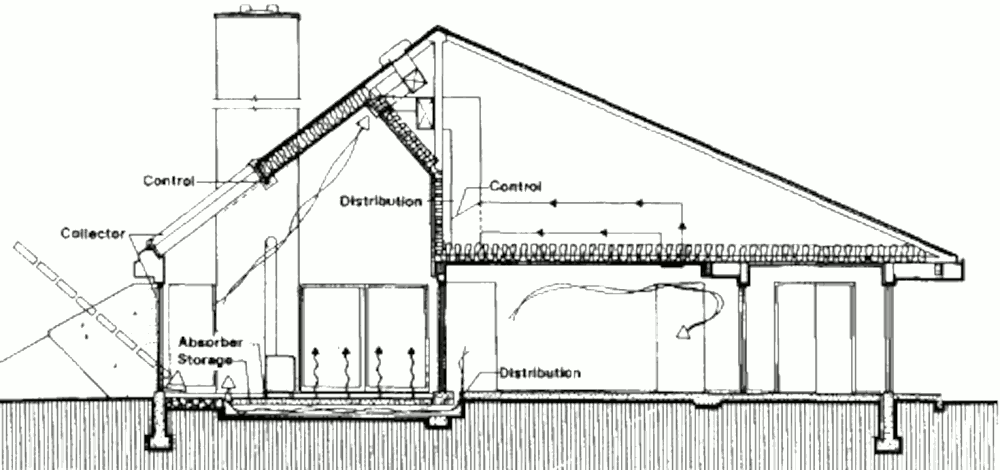

Разрез
Проектирование и строительство
- Проектирование дома
- Walter S. Withers
- Проектирование СЭУ
- James M. Pabst
- Строительство
- H.R. Ranson, Inc.
- Стоимость строительства
- $150,000
