В предлагаемой схеме гелиоотопления южный фасад дома — ряд воздушных солнечных коллекторов, нагретый воздух из которых подаётся вентилятором в теплоаккумулятор, находящийся в подвале.

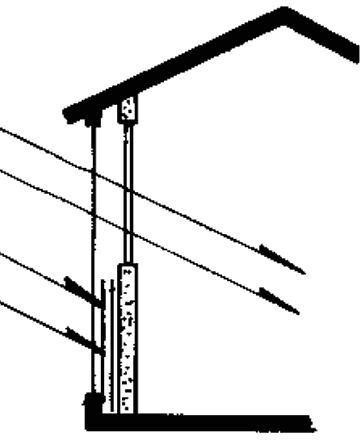

Разрез A-A, верхняя часть абсорбера опущена
Абсорбер каждого коллектора состоит из двух частей: неподвижной нижней части; подвижной верхней части, за которой находится остеклённая задняя стенка коллектора.

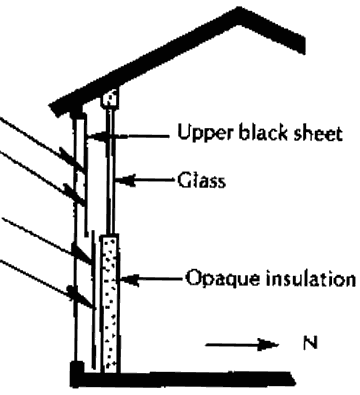

Разрез A-A, верхняя часть абсорбера поднята
При опущенной верхней части абсорбера свет солнца свободно проникает в помещение, обеспечивая его естественное освещение и прямой обогрев.
Перемещение подвижной части абсорбера солнечного коллектора никак не влияет на циркуляцию воздуха в системе отопления. Оно лишь позволяет изменять объём отправляемой в теплоаккумулятор тепловой энергии и при необходимости защищать помещение от перегрева прямым светом солнца.
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
