Система пассивного солнечного отопления может быть очень экономичной, так как она простая и дешёвая. Нередко она интегрируется в одно устройство — стену Тромба.
Дом Моргана
Разновидностью стены Тромба является «Водяная стена». Такие системы имеют продолжительный жизненный цикл, нуждаются в незначительном обслуживании, могут быть изготовлены и смонтированы человеком, не имеющим специальных знаний и опыта.
Хорошим примером пассивного гелиодома, оборудованного системой солнечного отопления «Водяная стена», является дом Моргана (Дэвис, Калифорния) площадью 162,6 м². В водяных стенах этого дома содержится 6,35 м³ воды.

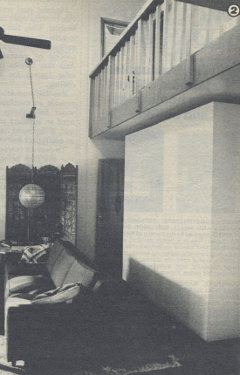

Теплоаккумулирующая стена
Самый большой резервуар размером 2,4x2,4x0,6 м (3,46 м³) получает солнечное тепло через верхнебоковые окна (клерестории).

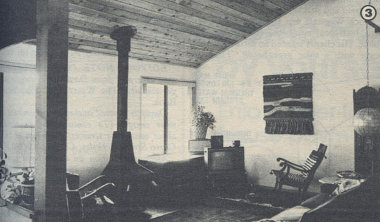

Скамья–теплоаккумулятор
Скамья, расположенная у окна южного фасада, также является резервуаром с водой.
Экономика и требования
Использование воды в теплоаккумулирующей стене не требует заметных материальных затрат. Вода дёшева и обладает значительно большей теплоёмкостью нежели бетон или кирпич, что позволяет значительно снизить размеры теплоаккумулятора и сделать его практически незаметным в интерьере. Естественно, необходимо выполнить ряд требований, основным из которых является ориентация на юг основной площади остекления дома.
Дом, оборудованный системой пассивного солнечного отопления, кроме того, должен иметь превосходную теплоизоляцию (минимум R=3,3 в стенах и R=5,3 в крыше). Окна обязательно оборудуются тепловыми жалюзи или шторами (ставнями).
Во избежании перегрева в летнее время остекления южного и западного фасадов должны быть оборудованы эффективными затеняющими устройствами.
Объём резервуаров
Объём водяной стены связан с необходимой в данной климатической зоне площадью остекления. Как правило, для хорошо теплоизолированного пассивного солнечного дома достаточно площади остекления южного фасада составляющей около 10% площади помещений. но при реконструкции старых домов её иногда приходится увеличивать до 25–50%.
Зная площадь остекления можно подсчитать необходимый объём резервуаров с водой, которой требуется 120–250 л/м² площади остекления южного фасада (160–330 л/м² в модернизируемых зданиях).
Конфигурация и места размещения
Конфигурация и места размещения ёмкостей с водой зависят от многих факторов. Ёмкости, необходимые в первую очередь для солнечного отопления дома, располагают вблизи остекления таким образом, чтобы они подвергались облучению прямым светом солнца. Если ёмкости используются преимущественно для охлаждения помещений, то они должны располагаться в местах с наиболее интенсивными воздушными потоками.
Большие ёмкости часто выполняют функцию межкомнатных стен, а небольшие чаще используются в элементах мебели. Часто контейнеры с водой устанавливаются возле дровяной печи.
