Размеры в плане: 5,9 х 8 м (5,9 х 9,2 м) Состав помещений: 1 этаж: терраса 5.33 кв.м.; прихожая 2.5 кв.м.; кухня-столовая 8.0 кв.м.; душевая 2.44 кв.м.; с/у 1.2 кв.м.;(тех.помещение 2,5); гостиная 10,9; массивный камин 4 куб. м., термальный массив 1,5 куб.м.; 2 этаж: спальная 10,7 кв.м.; антресоль 4,5 кв.м.(спальная 7,1 кв.м.), кладовка 2.0 кв.м.; внутренний балкон и второй свет столовой; балконы спален.
Каркас клееный брус 100х150/(100 х 200), основание 150х200; стена, кровля, пол : многослойный утеплитель с теплоотражающим покрытием 200 - 250 мм.; энергосберегающие двухкамерные стеклопакеты, жалюзи, вентилируемый фасад (каркас и вентилируемый фасад - лучшая конструкция для влажного климата); фундамет - буронабивной, ростверк,утепленые цоколь и отмостка.

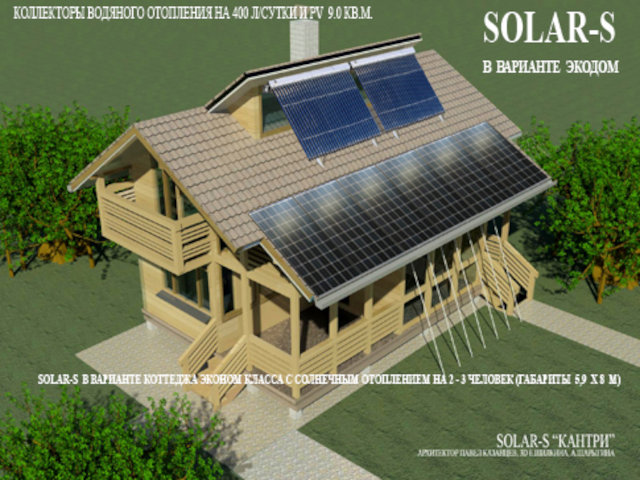

На север выходит одно окно 0,5 кв.м.(дополнительная сквозная аэрация летом) Активная система солнечного ГВС на 400 (600) л/сут., PV 9.0 кв.м.
В рабочих чертежах угол коллекторов к горизонту увеличен на 15 град. под зимнее солнце, угол южного ската кровли увеличен на 8 град. для более эффективной работы PV. Регион строительства 40 - 50 град. С.Ш. СМР 2 500 000 - 3 500 000 руб.
Архитектор Павел Казанцев, Владивосток.
Альбом рабочих чертежей (АР) 38 листов А3. Строители в южном Приморье.
Доля пассивного отопления Владивосток-Уссурийск-Находка - 35%/(45%)
