Самодельный воздушный солнечный коллектор, смонтированный под окнами дома, в холодном и облачном регионе снизил отопительную нагрузку на обычную систему отопления в 3 раза.

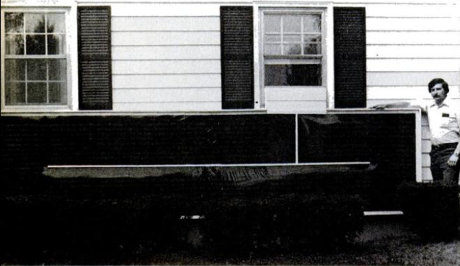

Внешний вид
Такое простое устройство смонтировал под окнами своего дома Джон Чинис (John Des Chenes) из шт. Нью-Гемпшир.
Конструкция
Размеры устройства 1,2x4,8 м.
Абсорбер выполнен из гофрированных старых алюминиевых листов, окрашенных в чёрный цвет. Остекление 2-слойное из листов прозрачного поликарбоната.
Разрез
Принцип работы системы
Холодный воздух подаётся в устройство из гостиной через распределительную коробку с помощью 2-х 14-ваттных вентиляторов. Вентиляторы автоматически включаются при достижении температуры воздуха в устройстве 27°C. В облачный день или в конце дня вентиляторы отключаются.

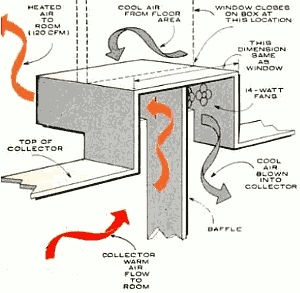

Распределительная коробка
Распределительная коробка, установленная в оконном проёме, выглядит как стоящая на подоконнике полка для растений.
Итоги
В ясный зимний день воздух, подаваемый в устройство, нагревается до 48–50°C.
