Этот солнечный дом — первый дом, спроектированный и построенный архитектором Дэвидом Райтом (David Wright). В области пассивных домов он является классикой.

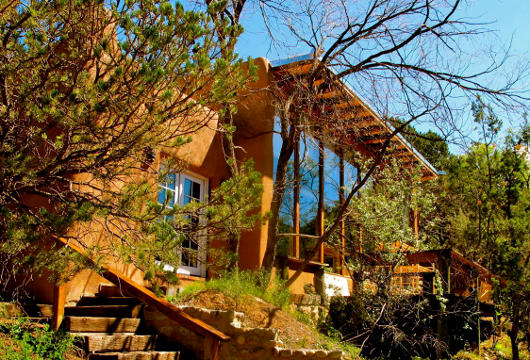

Внешний вид
Дом площадью 102,2 м² построен в Таосе (Нью-Мексико, США) в 1974 г.

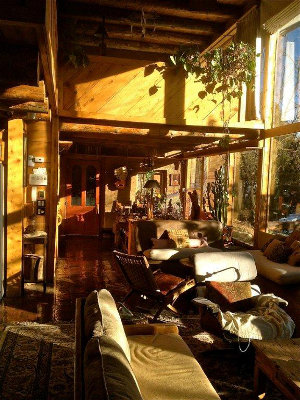

Интерьер гостиной
Идея Райта была проста: огромный витраж южного фасада, через который в дом поступает большое количество тепла солнца; хорошо теплоизолированные массивные глинобитные стены, аккумулирующие поступающее тепло.

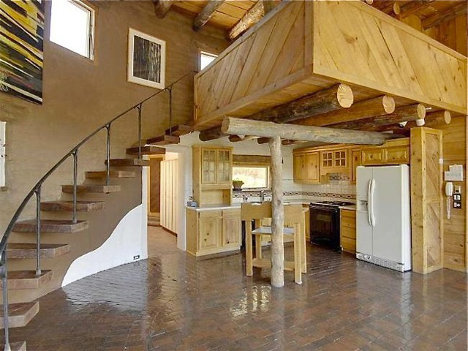

Кухня и антресоль
Планировка
На нижнем уровне солнечного дома расположены: огромная двухсветная общая комната, которая разделена на зоны, гостиной, столовой, кухни; небольшая теплица; кладовая; входной тамбур. В углу гостиной установлена дровяная печь.

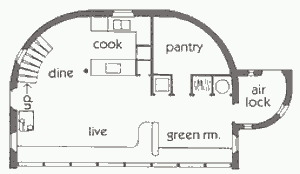

Первый этаж, план
На верхнем уровне дома, представляющем собой антресоль, находятся: студия; спальня; ванная комната.

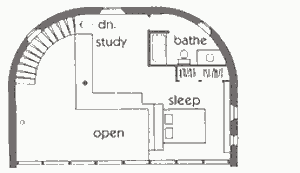

Антресоль, план
Энергосбережение
Наружные глинобитные стены толщиной от 350 мм (внизу) до 250 мм (вверху) имеют наружную теплоизоляцию из стирофома толщиной 50 мм. Теплоизоляция уложена также под гравийной подушкой основания.
Витраж южного фасада солнечного дома площадью 35,7 м² оборудован теплоизоляционными жалюзи, опускаемыми в ночное время.
Вход в дом выполнен через теплоизолированный тамбур.
Система отопления
Тепло солнца, поступающее в дом, аккумулируется в стенах и глинобитном полу, имеющем толщину около 0,6 м (суммарная масса более 13,6 т), а также в 200 л барабанах с водой общей ёмкостью 1,9 м³.

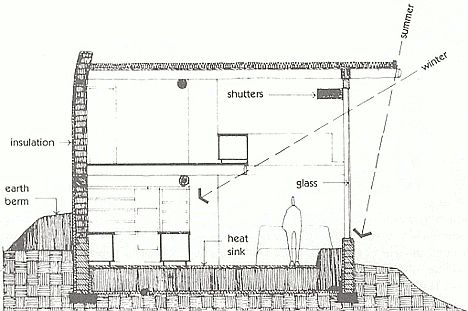

Разрез
Огромная термическая масса снижает суточные колебания температуры воздуха в доме.
Защита от перегрева
Козырёк над витражом шириной 0,9 м защищает помещение от перегрева в жаркий летний полдень.
Горячее водоснабжение
Перед южным фасадом дома установлены 2 жидкостных гелиоколлектора водонагревателя.

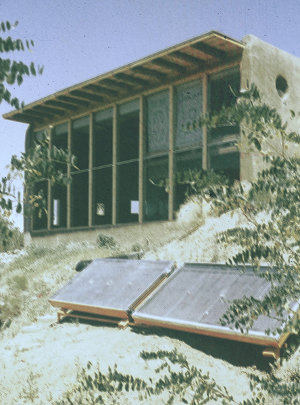

Гелиоколлекторы водонагревателя
Стоимость
Строительство солнечного дома обошлось Райту в $13,000.
Тестирование
Райт тщательно протестировал систему, прожив в доме более 3 лет.
В холодные зимы в качестве резервного источника отопления использовалась небольшая дровяная печь Франклина. Температура в доме не опускалась ниже 16°C.
Оценка эффективности
- вклад солнца в отопление дома составляет около 90%:
- огромная термическая масса конструкций дома позволяет сохранять комфортную температуру в нём в течение 3–4 пасмурных дней;
- в отдельные дни возможны колебания температуры от 16 до 31°C;
- в ясные жаркие весенние и осенние дни возможен перегрев, так как в этот период козырёк над витражом не затеняет остекление.
