При проектировании этого заглублённого солнечного дома ученик Фрэнка Ллойда Райта американский архитектор Чарльз Вудс (Charles G. Woods) использовал модуль 1,2x1,2 м.

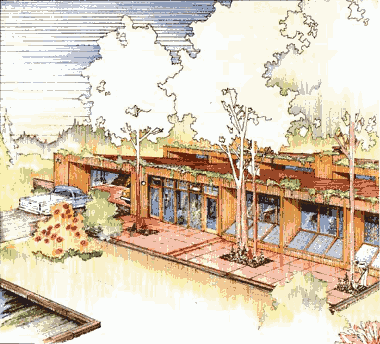

Вид с юго-востока
Площадь дома составляет 228,5 м², а площадь его центральной основной структуры — 125,4 м².
Планировка

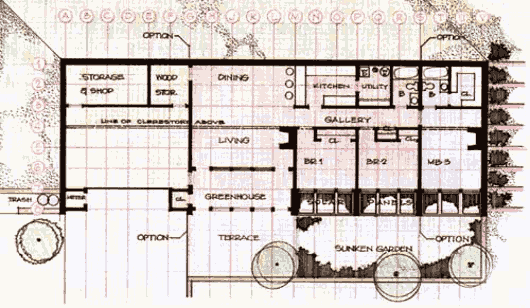

План
В нём расположены: большая гостиная с камином; столовая; кухня; спальня хозяев с камином, гардеробной, ванной; 2 спальни; общий санузел; техническое помещение; гараж на два автомобиля; мастерская; дровяной склад.

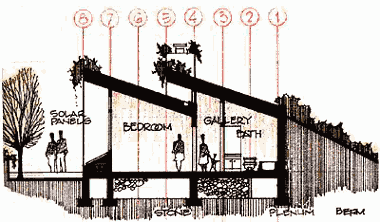

Разрез
Энергосбережение
Для повышения энергоэффективности жилища Вудс использовал проверенные методы: пассивную инсоляцию, земляную обваловку Весь южный фасад солнечного дома представляет собой витраж, а все остальные фасады обвалованы. Помещения, расположенные в северной части дома, освещаются через верхнебоковые окна. Все окна оборудованы теплоизолирующими шторами.
Система отопления
Тепло солнца, поступившее через витраж южного фасада (Direct Gain), направляется небольшим вентилятором в гравийный теплоаккумулятор, имеющий 100 мм теплоизоляцию. При необходимости это тепло используется для отопления помещений.
В качестве резервного источника отопления могут быть применены два дровяных камина.
Для защиты помещений солнечного дома от перегрева в жаркие летние дни над остеклением устроены широкие козырьки.
