Междуэтажные и чердачные перекрытия

Размер деревянных балок междуэтажных и чердачных перекрытий зависит от длины и нагрузок. При расчете размера балки решающим является допустимый прогиб.

Допустимый прогиб деревянной балки перекрытия при максимальной нагрузке равен 1 см на длине пролета 4 м.

Если в междуэтажных и чердачных перекрытиях применяют в качестве тепло- и звукоизоляции плиты из минеральной ваты, балки должны быть высокими — расстояние между ними должно быть кратно размерами плиты изоляции. В случае применения низких балок, их располагают чаще, — через 300–400 мм. Однако при этом труднее использовать изоляцию из плит.

Крепление стен производят таким образом, чтобы перекрещивающиеся балки в месте нагрузки образовали плотный стык и гвоздевые соединения были плотными. При использовании сырой древесины следует проверить надежность гвоздевых соединений после того, как древесина высохнет. В случае необходимости гвоздевые соединения нужно уплотнить.

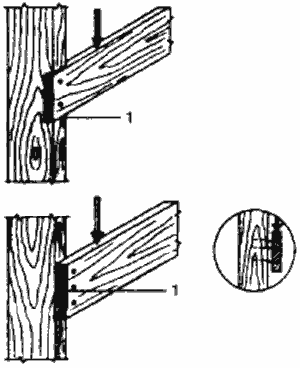

Соединения элементов конструкций деревянных перекрытий:

1 — плотный стык

Если несущие балки подрезают снизу, то надрезы не должны составлять более 1/4 высоты балки. Надрез, резко меняющий профиль балки, вызывает максимум нагрузки в самом узком месте, в связи с чем появляется опасность возникновения трещин.

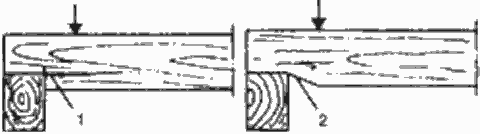

Воздействие косого среза на несущую деревянную балку перекрытия:

1 — опасность растрескивания; 2 — при скосе опасности растрескивания нет

Концы балок крепят гвоздями, забивая их под углом. Иногда по ходу работы приходится менять линейный и поперечные размеры балок, проставленные на чертежах. Балки, приходящиеся на пролет, в котором должно быть расположено отверстие в кровельном покрытии, сдвигают по бокам таких отверстий. Вокруг отверстия крепят поперечные балки, а к ним — дополнительные продольные балки.

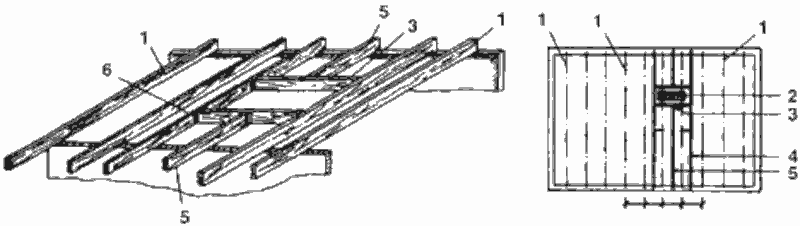

Раскладка деревянных балок перекрытия в местах проемов, обеспечивающая требуемую по расчету прочность конструкции:

1 — продольные балки; 2 — дымоход; 3 — поперечная балка; 4 — сдвинутые продольные балки; 5 — дополнительная балка; 6 — крепление с помощью металлического уголка

В двухпролетных конструкциях междуэтажных и чердачных перекрытий предпочтительно применение цельной балки, опирающейся на три опоры. Если длина пиломатериалов не позволяет выполнить такие балки, дополнительной жесткости балок перекрытий можно достичь, продлив балки через опору по обе стороны, крепя их к опорам гвоздями. Тогда нагрузка в одном пролете не допустит излишнего прогиба балки в другом пролете.

Один из примеров соединения деревянной балки из двух частей:

1 — нижняя опора
