Дешёвые и красивые распашные металлические ворота с калиткой домовладелец, обладающий некоторыми слесарными навыками, может изготовить своими руками.
Содержание
Конструкция распашных металлических ворот
Металлические ворота можно выполнить из спинок утильных металлических кроватей с художественными элементами в виде полуколец, согнутых из полосовой стали.
Конструктивные узлы:
а — устройство угла створки: 1 — полосовая сталь сечением 5х40 мм; втулка-петля навески ворот;
б — сечение по А-А: 1 — петля; 2 — вертикальный уголок коробки калитки; 3 — труба рамы калитки;
в — сечение по Б-Б: 1 — труба коробки калитки; 2 — уголок рамы калитки;
г — устройство средней части створок: 1 — ось-шпилька; 2 — пружина; 3 — поводок
Калитка, встроенная в одной из створок ворот — вполне рациональное решение, поскольку в этом случае примерно на 1/3 снижается стоимость и трудоёмкость строительства.
Распашные металлические ворота могут быть оборудованы механизмом фиксирования створок в закрытом и открытом положениях.
Механизм фиксирования створок ворот:
1 — створка; 2 — поводок; 3 — пружина; 4 — труба
Механизм фиксирования створок ворот работает следующим образом. Створки, пройдя нейтральное положение (примерно 45°), удерживаются пружиной в закрытом или открытом положении, что заметно облегчает эксплуатацию ворот, так как для их открытия или закрытия достаточно лёгкого толчка. Кроме того, такая система обеспечивает необходимую безопасность, исключая самопроизвольное закрытие створок при порывах ветра.
Изготовление и установка ворот
Плаз для сборки ворот
Изготовление и сборку металлических ворот можно значительно облегчить, если сделать плаз — контурный рисунок одной из створок ворот в натуральную величину на любом листовом материале. Для нанесения рисунка мелом используют, например, пергамин или рубероид, расстеленный на ровной поверхности.
Подготовка сборочных узлов
Для изготовления таких металлических ворот можно использовать 4 спинки металлических утильных кроватей одинаковой конструкции. Их разбирают, распиливают пополам дуги, в которые вкладывают вставки из трубы такого же диаметра.
По боковым сторонам и середине рам пропускают полосы из стали сечением 5х40 мм. Горизонтальные элементы обрешётки выполняют из тонкостенных труб диаметром 20–22 мм, вертикальный её набор — 10–12 мм, полудуги из полосовой стали сечением 4х25 мм.
Сборка ворот
Все детали раскладывают по контуру рисунка на плазе и схватывают с одной стороны сваркой (под них подкладывают листовой асбест, чтобы не горел плаз). Затем створку полностью обваривают.
В середине металлических ворот приваривают 2 накладки из листовой стали толщиной 4 мм для крепления запорного устройства и замка-защёлки, встроенной в ворота калитки, коробку которой делают из уголков 45х45 мм, а раму — из труб диаметром 28–30 мм и уголков 30х30 мм.
Навешивают калитку на 2 дверные петли, приваренные к коробке и раме с таким расчётом, чтобы калитку можно было снимать.
На внешних боковых сторонах створок металлических ворот делают проёмы для прохода поводка пружинного механизма. Его крепят к воротам на съёмной оси, а с другой стороны — пружиной к металлической стойке-каркасу внутри столба.
Часть внутреннего объёма одного из столбов можно использовать для оборудования почтового ящика. Каркас его сваривают из уголков сечением 25х/25 мм, со всех сторон обшивают листовым железом, на передней стенке делают вертикальную прорезь. На задней стенке ящика устраивают дверцу, закрывающуюся на оконную завёртку.

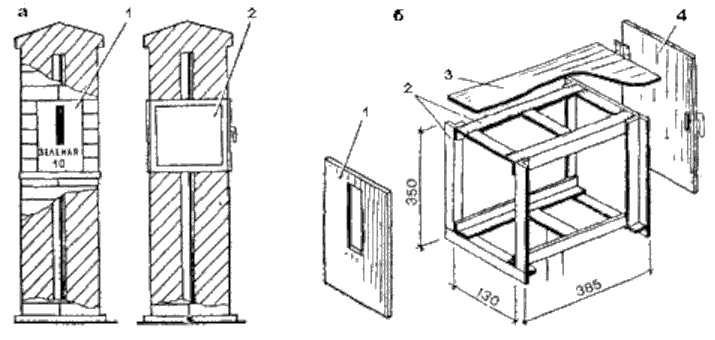

Почтовый ящик:
а — столб с почтовым ящиком: 1 — вид спереди; 2 — вид сбоку;
б — каркас почтового ящика: 1 — передняя стенка; 2 — уголки; 3 — верхний лист обшивки; 4 — дверца
В процессе кладки столба ящик необходимо приварить к стойке.
Устройство фундаментов под столбы
Особенно тщательно надо выполнять фундаменты под столбы, кладку и крепление шкворней для навески ворот. Фундамент закладывают размером 50х50 см и глубиной не менее 80 см. В середину его помещают металлическую трубу диаметром 50–60 мм, закрепляют ее бутом и заливают бетонной стяжкой с цокольной частью высотой 3–5 см от уровня земли.
Возведение столбов
Столбы сечением 380х380 мм выкладывают из красного кирпича с заполнением пустоты остатками раствора и кирпичного боя. Во время кладки устанавливают шкворни из стального прута диаметром 15–16 мм Г-образной формы и уголка сечением 40х40 мм и длиной 410 мм.

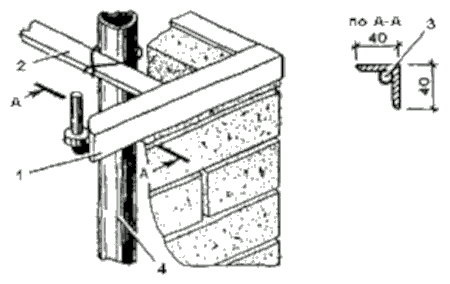

Шкворень навески ворот:
1 — уголок; 2 — поперечина; 3 — шкворень; 4 — труба
Шкворни при помощи приваренной к ним поперечины привязывают мягкой проволокой к металлической трубе столба. Кирпичную кладку ведут под расшивку.
Крепление слег
Если забор уже стоит, то концы слег надо обернуть рубероидом и обложить кирпичом. Если забора ещё нет, то для крепления слег между швов кладки размещают металлические уголки сечением 50х50 мм и длиной 450 мм, которые крепят к металлической трубе внутри столба. К свободным концам уголков в дальнейшем крепят на болтах или шурупах слеги забора.
Навешивание ворот
Навешивают металлические ворота на шкворни при помощи приваренных (когда столбы и ворота уже готовы) к каркасу втулок. В середине проезда устраивают упор для закрытого положения ворот, а сбоку проезжей части — 2 упора для открытого положения створок.
Заключение
При наличие небольших слесарных навыков и элементарных сварочных можно изготовить красивые и дешёвые распашные металлические ворота своими руками.
