Мастерская с солнечным отоплением

Опубликовано mensh - ср, 03/01/2017 - 19:16

Мастерская с солнечным отоплением была построена на заднем дворе собственного дома архитектором Джеффом Милстейном (Jeff Mistein).

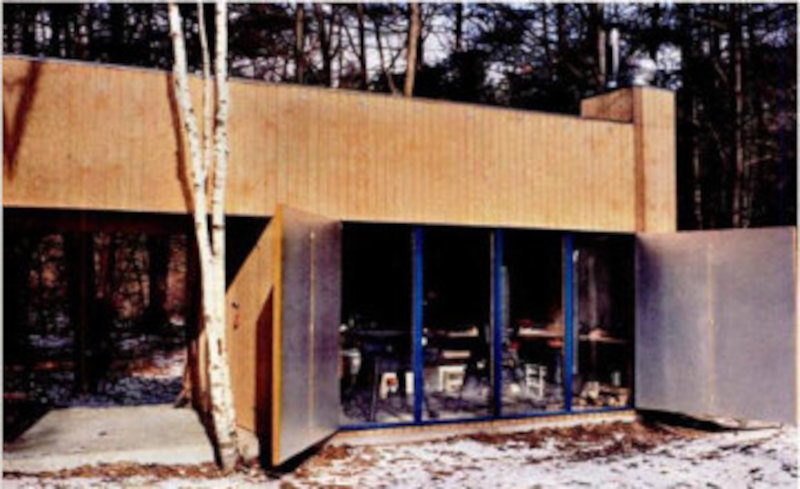

Мастерская с солнечным отоплением, внешний вид

Для обогрева мастерской автор применил пассивную систему отопления.

Содержание

Конструкция

Фундамент строения — бетонная плита на щебёночном основании с изоляцией на глубину до 900 мм. Бетонный пол окрашен в чёрный цвет.

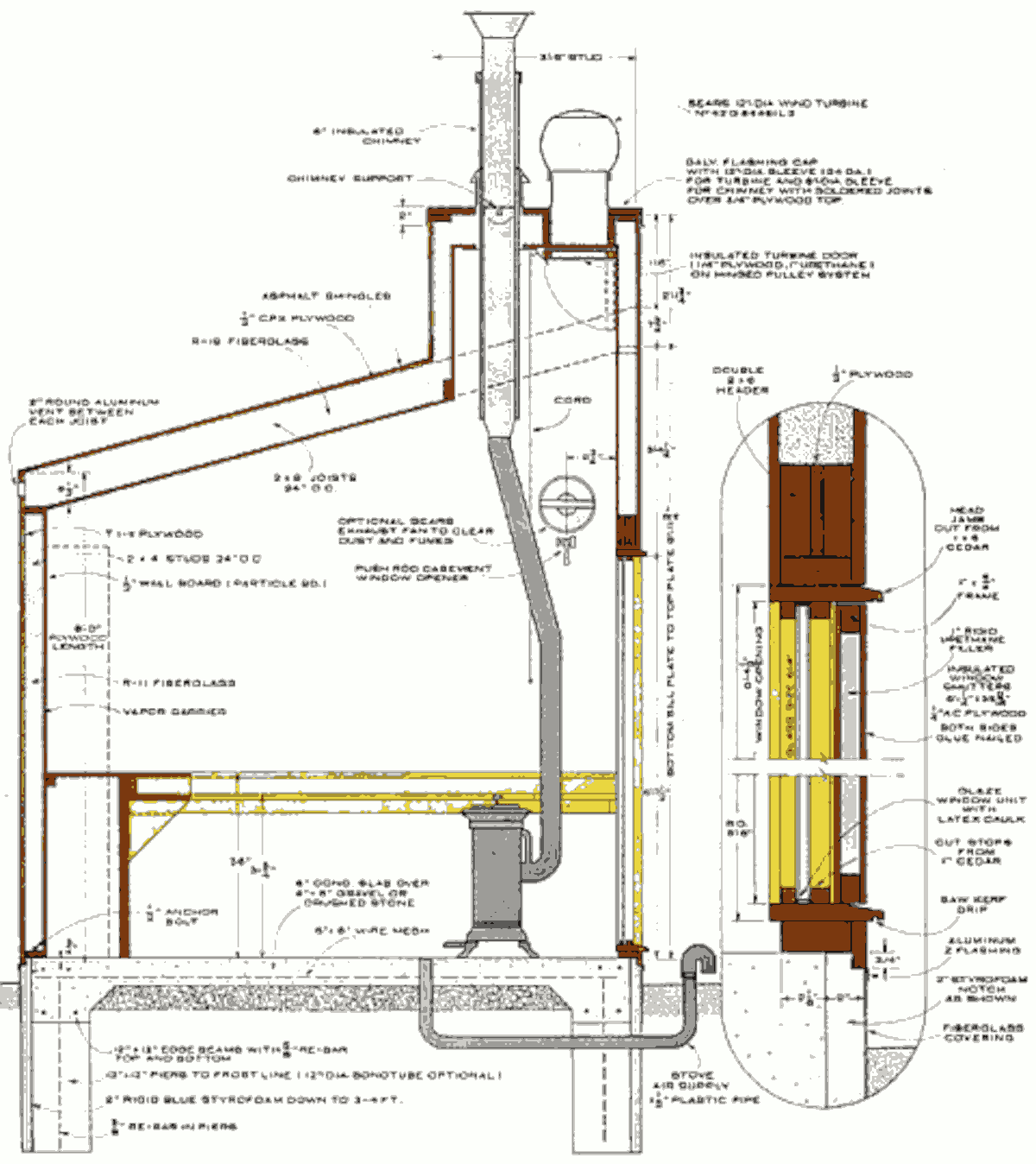

Мастерская с солнечным отоплением в разрезе

Разрез

Каркасные стены были собраны на фундаментной плите и подняты одним человеком. Каркас стен выполнен из бруска сечением 100x50 мм с шагом 600 мм. Снаружи он обшит 16 мм фанерой, внутренняя обшивка — цементностружечная плита толщиной 12 мм. Изоляция стен стекловолоконная.

Стропила крыши имеют сечение 200x50 мм. Изоляция крыши выполнена стекловолоконной. Кровля — битумная черепица.

Термическое сопротивление крыши составляет R=3,3, стен — R=1,9.

Южный фасад остеклён двухслойными стеклопакетами. Остекление на ночь закрывается складными ставнями, выполненными из бруска сечением 30x30 мм и обшитыми с обеих сторон фанерой толщиной 6 мм. Теплоизоляция ставней — пенополиуретан толщиной 30 мм. Ставни окрашены изнутри алюминиевой краской.

Планировка

План мастерской с пассивным солнечным отоплением

План

Мастерская с солнечным отоплением, интерьер

Интерьер

Система отоплениия

Тепло солнца, поступающее через витраж южного фасада (Direct Gain), аккумулируется бетонной плитой пола, откуда свободно излучается в помещение.

В пасмурные дни резервным источником отопления служит небольшая дровяная печь. Воздух для неё подается снаружи через пластиковые трубы диаметром 1,5".

Защита от перегрева летом

Над крышей дома возвышается небольшой бельведер, над которым установлена турбина для вентиляции в летнее время. Чуть ниже его в стену дома врезан вытяжной вентилятор.

Итоги

Зимним утром после открывания ставней температура в мастерской превышает наружную температуру воздуха на 6–11°C.

В ясный день температура в помещении поднимается со скоростью 4–6°C/час, а после закрывания ставней вечером температура падает со скоростью 1–1,5°C/час.

Максимальная температура в мастерской достигает 18°C при наружной температуре воздуха -4°C.
