Оконные блоки состоят из светопрозрачного материала (в жилых домах — обычно силикатное стекло толщиной 4–5 мм) и элементов, обрамляющих его: древесина, алюминий, сталь, пластмасса, железобетон.
При установке оконных блоков, а также при утеплении существующих следует учитывать, что стекло является теплопроводным материалом [коэффициент теплопроводности 0,76 Вт/(м*°С)]. Поэтому основную теплоизоляционную способность у окон выполняют воздушные прослойки: чем больше прослоек имеет окно, тем выше его теплозащитные характеристики.
Содержание
- Деревянные оконные блоки
- Деревоалюминиевые оконные блоки
- Пластмассовые оконные блоки
- Бескоробочные окна
Деревянные оконные блоки
В настоящее время в индивидуальном и массовом строительстве наибольшее распространение имеют деревянные оконные блоки. Благодаря низкому коэффициенту теплопроводности древесины, возможности придания желаемых формы и цвета, невысокой стоимости обработки дерево широко используется для изготовления типовых оконных конструкций и оконных блоков.
Различные конструкции деревянных оконных блоков:
1 — остекление; 2 — оконный переплет; 3 — оконная коробка; 4 — подоконная доска; 5 — стена
Деревянные оконные блоки с одинарным остеклением
Наименьшими теплозащитными характеристиками обладают деревянные оконные блоки с одинарным остеклением. Они имеют приведенное сопротивление теплопередаче 0,18 м²*°С/Вт и могут быть использованы в районах со средней температурой наиболее холодной пятидневки —7°С.
В средней полосе допустимо устраивать одинарное остекление в домах, предназначенных для жилья в летнее время (дачах). В этом случае на зимний период следует вставлять дополнительный переплет.
Деревянные оконные блоки с двойным остеклением
Деревянный оконный блок с двойным остеклением в спаренных переплетах благодаря воздушной прослойке имеет более высокие теплозащитные качества — приведенное сопротивление теплопередаче составляет 0,39 м²*°С/Вт.
Наряду со спаренными переплетами деревянные оконные блоки с двойным остеклением в раздельных переплетах применяются тоже очень часто. Оконный блок с раздельным остеклением имеет лучшую теплозащиту — приведенное сопротивление теплопередаче составляет 0,42 м²*°С/Вт, однако он требует большего расхода древесины (приблизительно на 20%).
Деревянные оконные блоки с тройным остеклением
Высокими теплозащитными характеристиками обладают деревянные оконные блоки с тройным остеклением в раздельно-спаренных переплетах. Их теплоизолирующая способность (приведенное сопротивление теплопередаче 0,55 м²°С/Вт) приблизительно соответствует кирпичной стене из обыкновенного глиняного кирпича на цементно-песчаном растворе толщиной 0,38 м.
Деревоалюминиевые оконные блоки
Оконные блоки постоянно подвергаются всевозможным атмосферным воздействиям: дождю, снегу, солнечной радиации. Для увеличения срока службы блоков применяются конструкции деревянного оконного блока с облицовкой наружного переплета алюминиевым профилем или с выполнением наружного переплета из алюминия.
Деревоалюминиевый оконный блок с полной наружной облицовкой линейными элементами из алюминия:
1 — остекление; 2 — деревянный переплет; 3 — деревянная оконная коробка; 4 — алюминиевая облицовка
Пластмассовые оконные блоки
Перспективным направлением экономии тепловой энергии и ресурсов становится применение пластмассовых оконных блоков. Высокой герметичностью, стойкостью к атмосферным воздействиям обладают рамы и оконные переплеты, изготовленные из поливинилхлорида (ПВХ).
Повышению тепловой изоляции способствует невысокий коэффициент теплопроводности и конструктивное решение пластмассового окна — часть профилей образуют замкнутые объемы, заполненные воздухом, также имеющим низкий коэффициент теплопроводности. Кроме того, в пластмассовых блоках используют уплотняющие прокладки из износостойкой резины.
Бескоробочные окна
Хорошие теплозащитные свойства и высокое сопротивление воздухопроницаемости имеют бескоробочные окна. В качестве коробки окна используют контур оконного проема, которые выполнен с учетом профиля примыкающих створок. При этом для уменьшения инфильтрации холодного воздуха применяют прокладки из пенополиуретана, устанавливаемые под наплавом внутренней створки, а также прокладки из пористой резины, устанавливаемые на коробке по периметру внутренней створки и под наплавом наружной створки.

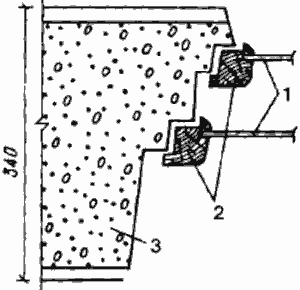

Конструкция бескоробочного окна:
При такой конструкции окон необходимо строго соблюдать размеры оконного проёма. Такое конструктивное решение узла примыкания оконного заполнения к наружной панели позволяет экономить до 40% древесины на одно окно.
Исследования показали, что теплозащитные качества бескоробочных окон не уступают окнам в деревянных коробках, а воздухопроницаемость этих конструкций в 1,5 раза меньше.
