Каркасные стены из мелких панелей

Автор: admin, 9 октября, 2023
Конструкции дома
  • Каркасные стены

Устройство наружных стен каркасного дома из мелких панелей позволяет значительно снизить массу монтируемых элементов каркаса.

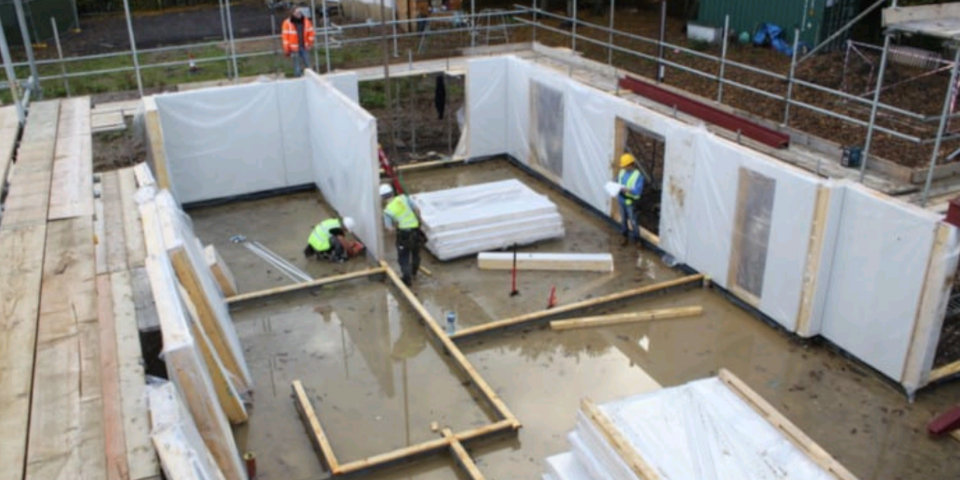

Монтаж каркасных наружных стен из мелких панелей

Содержание

  • Опорные пояса
  • Подготовка к установке панелей
  • Установка панелей
  • Заключительный этап

Опорные пояса

При строительстве дома из мелкоразмерных сборных элементов нижние опорные пояса из деревянных брусьев устанавливают, как описано в статье Монтаж деревянных каркасных стен.

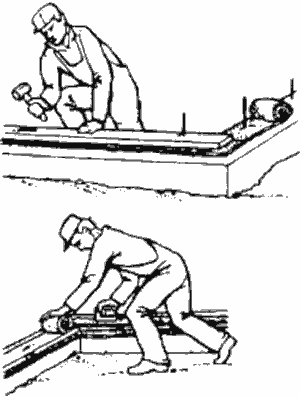

Монтаж нижнего пояса каркаса стен

Монтаж нижнего пояса каркаса

Подготовка к установке панелей

Разметку по нижнему поясу и обозначения элементов наносят сбоку согласно чертежам. Отметки ставят, начиная от внутренней поверхности нижнего опорного пояса. Толщина вертикального шва составляет около 10 мм.

Размеры должны соблюдаться строго в соответствии с чертежами. В масштабном чертеже есть схема монтажных работ с обозначением элементов. Перед началом монтажных работ следует тщательно ознакомиться с инструкциями по установке и деталями чертежей.

Во время монтажа нужно осторожно обращаться с элементами, поскольку отделка поверхности стен является окончательной. После монтажа элементов стену закрывают плёнкой во избежание повреждений и загрязнения.

Гвозди, гвоздевые крепления, уплотнители для швов поставляются вместе с элементами. Шаг элементов согласно схеме всегда считается по центру таких швов. На брус нижнего пояса кладут полоску уплотнителя, которую закрепляют с помощью скобосшивателя.

Установка панелей

Монтаж элементов начинают с одного из внешних углов здания согласно указанному на чертежах направлению монтажа. Первый элемент устанавливают на место, указанное метками. Каждый элемент крепят в нижней части изнутри гвоздями 35х2 мм, а снаружи — гвоздями 100х3 мм.

Вертикальность элементов проверяют отвесом. В верхней части элемент поддерживается временными косыми опорами.

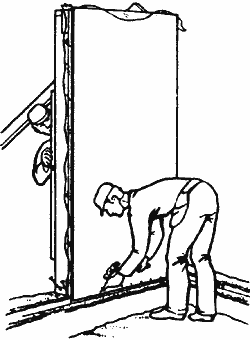

Установка сборных деревянных элементов наружных стен

Установка сборных деревянных элементов наружных стен и поддержка их во время монтажа.

На образующие вертикальные швы боковые торцы каждой установленной панели наносят герметизирующую мастику, а на поверхность стыка элементов по всей высоте силиконовую массу. Затем элемент поднимают и устанавливают на нижний пояс на место, отмеченное рядом с предыдущим элементом.

Панель крепят к поясу гвоздями 35х2 мм изнутри у вертикального шва в нижней его части, а также снаружи гвоздями 100х3 мм.

Вертикальные швы выполняют согласно чертежам. Снаружи на вертикальный шов прибивают гвоздями 45х2 мм фанерные полосы/уплотнители. По мере продвижения сборки через каждые 3 м для крепления элементов у верхней кромки применяют косые опоры.

Заключительный этап

После установки всех элементов наружной стены по поверхности стены укладывают герметизирующую мастику, прокладку из волокна, а затем верхний пояс из деревянного бруса заготовленной по чертежам длины.

Установка верхнего пояса наружных стен

Установка, крепление и уплотнение верхнего пояса наружных стен

До крепления верхнего пояса по верхней части стены с помощью мерного шнура выравнивают верхний край стены. Деревянный брус верхнего пояса крепят к панелям гвоздями, применяя в швах войлочную прокладку.

Места соединения брусьев, составляющих верхний пояс стен, не должны совпадать со швами между стеновыми панелями. Стыки брусьев верхнего пояса должны располагаться приблизительно в середине длины панели.

Опорные подкосы нельзя убирать прежде, чем затвердеет уложенная в швах мастика. Кроме того, на верхние и нижние пояса стен снаружи крепятся полосы из волокнистых плит. Обработка швов плит внутренней облицовки стен проводится одновременно с малярными работами.
