Монтаж стен деревянного каркасного дома, являющегося дешёвым, надёжным и комфортным жилищем, вполне доступен при самостоятельном строительстве.
Содержание
Установка каркаса стен
При устройстве каркаса применяют пиломатериалы сечением 44х100, 50х100 или 50х125 мм в зависимости от толщины конструкций стен.
Стойки каркаса стен
По поверхности фундамента устраивают гидроизоляцию.
Стойки каркаса размещают с промежутками в зависимости от ширины заказанных или предусмотренных проектом отделочных и изоляционных плит — обычно через 600 мм. При расчёте промежутков между стойками следует учитывать также размеры оконных и дверных проемов.
В зависимости от размеров каркаса дома по бокам проёмов шириной более 1500 мм предусматривают дополнительные вертикальные стойки, обеспечивающие жёсткость конструкции, ограждающей проём, и облегчающие крепление облицовочных плит. Для крепления вертикальных брусьев каркаса применяют соединения из 3–4 гвоздей 125х4 мм.

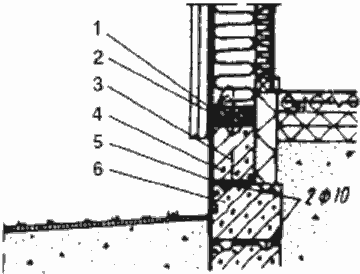

Крепление наружной стеновой панели к бетонному фундаменту:
1 — монтажный шов; 2 — слой гидроизоляции; 3 — закладной элемент для крепления каркаса; 4 — цокольный блок; 5 — отделочное покрытие цоколя; 6 — фундаментный блок

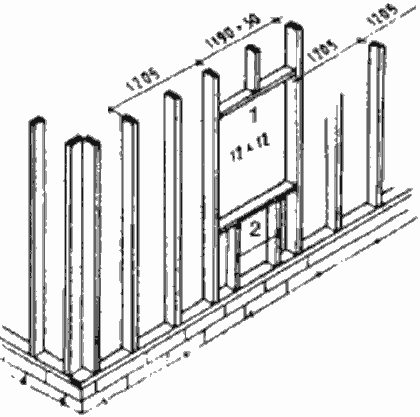

Установка вертикальных брусьев каркаса наружной стены при облицовке плитами шириной 1200 мм:
1 — оконный проём размером 1200х1200 мм; 2 — интервал между дополнительными опорными брусками

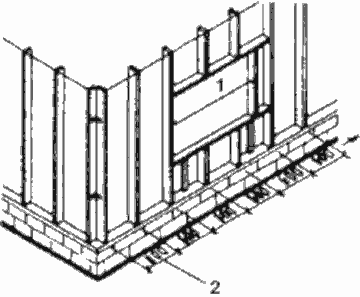

Установка вертикальных брусьев каркаса при бесшовной облицовке. В местах стыков облицовки надо поставить дополнительные вертикальные брусья:
1 — обрамление оконного проёма; 2 — расстояние между осями стоек каркаса
В качестве верхних горизонтальных поясов каркаса используют сдвоенный брус, суммарная толщина которого соответствует размерам вертикальных стоек, а высота рассчитана на восприятие нагрузок от располагаемых выше конструкций на участке, где между стойками каркаса имеется наибольшее расстояние, или на участке под проёмом наибольшей ширины.
В зоне такого проема верхняя горизонтальная балка каркаса может быть усилена дополнительным деревянным брусом. Верхним поясом каркаса стен может служить также брус, расположенный на уровне верхней кромки нижнего пояса стропильных ферм.

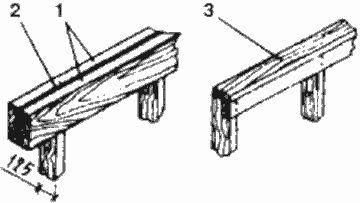

Установка верхних горизонтальных поясов каркаса. При сокращении интервала между стойками каркаса можно облегчить конструкцию горизонтальной балки и использовать в качестве неё деревянные брусья:
1 — брус сечением 50х175 мм; 2 — изоляционный слой толщиной 25 мм; 3 — брус сечением 50х125 мм
Установку каркаса начинают с крепления нижних поясов. Точность прямых углов между поясами следует проверять перед началом сборки.
Угловые вертикальные брусья устанавливают с применением отвеса. Вертикальные угловые брусья и рядовые стойки каркасов боковых стен размещают в соответствии с размерами, указанными в проекте, при необходимости выполняют врезки. Между углами после разметки устанавливают с промежутками 4–5 м вертикальные стойки каркаса. Опорную горизонтальную доску прибивают гвоздями на высоте 1,5 м по всей длине стены, после чего по ней можно крепить остальные вертикальные бруски стен.
Затем крепят гвоздями верхний пояс боковых стен. В случае если он собирается из нескольких прогонов, в промежутке между крайними креплениями составной части пояса к вертикальным брускам должно располагаться не менее трёх стоек каркаса.
Вертикальный каркас торцевых стен
Вертикальный каркас торцевых стен собирают из длинномерных брусьев так, чтобы самые длинные стойки были на уровне конька. После крепления верхних поясов каркаса боковых стен угловые стойки крепят гвоздями или шпильками.

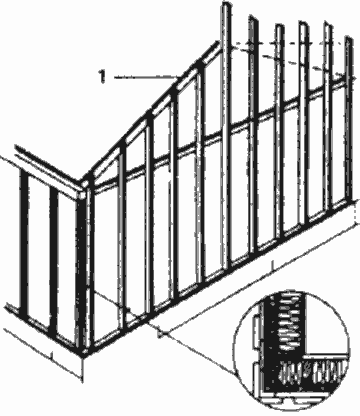

Каркас торцевой стены:
1 — крепление к каркасу
Устойчивость каркаса по отношению к ветровым нагрузкам повышают с помощью раскосов, закреплённых на внутренней стороне каркаса, или используя жёсткие плиты обшивки. После их крепления можно убрать временные опоры.
Верхний уровень оконных и дверных проёмов находится на высоте 2115 мм от проектной отметки пола. Верхнее обрамление проёмов устанавливают независимо от верхних горизонтальных несущих брусьев (верхнего пояса) каркаса.
Если верхнее обрамление проёма должно совмещаться с несущей конструкцией, его делают в соответствии с чертежами. Нижнюю часть окна отмеряют от бруса верхнего обрамления и укрепляют дополнительными стойками.
При расчёте расположения вертикальных брусьев каркаса под оконным проёмом следует принимать во внимание батареи отопления. Каркасный брус должен быть расположен напротив кронштейна батареи. Размер проёмов по горизонтали и вертикали должен быть увеличен на 30 мм по сравнению с соответствующими размерами оконных коробок.
Расположение вертикальных стоек каркаса показано на чертеже. Размещение труб отопления относительно стоек каркаса проверяют перед окончательной установкой последних. Расстояние от стойки до поверхности трубы должно быть не менее 240 мм.
Стойки монтируют непосредственно с автомобиля, поднимая на верхние пояса и устанавливая вертикально, а если пришлось их складировать на строительной площадке, то вручную или с помощью подъёмного крана. Если брус стойки приходится обрабатывать в горизонтальном состоянии, следует позаботиться о том, чтобы он не прогнулся по длине. Последствием возможных изгибов стоек может стать ослабление соединений.
Монтаж стропильных ферм крыши
Для монтажа большепролётных ферм крыши посередине пролёта устанавливают дополнительную горизонтальную опору, располагая её ниже уровня верхнего опорного пояса каркаса боковых стен. Эту подпорку использую и как леса, и как дополнительную опору для перемещения ферм в процессе их монтажа по длине каркаса. Она также препятствует излишнему прогибу фермы.

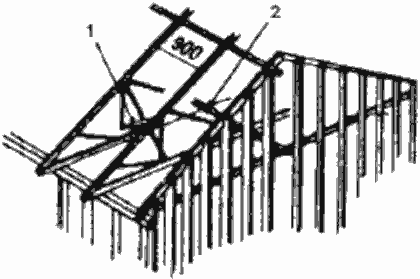

Временные монтажные крепления стропил:
1 — подкосы из досок сечением 22х100 мм с обеих сторон на каждом перекрестье; 2 — временные опорные балки
Фермы крепят либо гвоздями, либо с помощью накладных деталей. Косое крепление гвоздями должно производиться на расстоянии от края, равном 20 х d, чтобы не повредить древесину. Установку ферм начинают с торца здания. Фермы крепят, начиная от торцовой стены. Поскольку крепления временные, гвозди не вбивают до конца, чтобы опоры можно было легко снять после окончательной установки.
Фермы должны стоять строго вертикально, чтобы они правильно работали статически. Окончательное крепление осуществляют с помощью воспринимающих ветровые нагрузки подкосов, которые устанавливают через один промежуток между фермами. На крышах с большой площадью поверхности кровли применяют косую накладку на доски, прибиваемую к верхнему краю ската крыши по диагонали или под углом для жёсткости.
Свесы крыши
В качестве конструкции свесов крыши на её торцах (по фронтонам дома) используют консольные балки такой же высоты, как стропильные ноги фермы или стропила. Эти балки крепят гвоздями через 600–700 мм по длине фронтона. Другой конец балок крепят к рядом расположенной ферме встык.
Свободные концы балок проходят над торцом дома достаточно далеко и крепятся гвоздями к верхнему брусу фронтона. Вкладыши, закреплённые на верхнем брусе фронтона между консольными балками карниза, не допускают их сдвигов, когда стропила крыши подвергаются нагрузке.

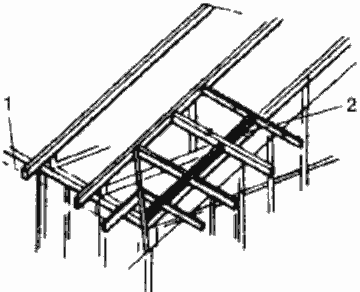

Установка опорных конструкций карнизов по торцевым сторонам дома:
1 — проектная линия выноса карниза, по которой обрезаются консольные балки; 2 — деревянные вкладыши для выравнивания поверхности торцевой части ската по отношению к высоте остальных рядовых стропил
Самые нижние консольные балки на углах, где соединяются торцевой и продольный карнизы, устанавливают под углом 45°. Эти балки поддерживают также край бокового свеса крыши.
