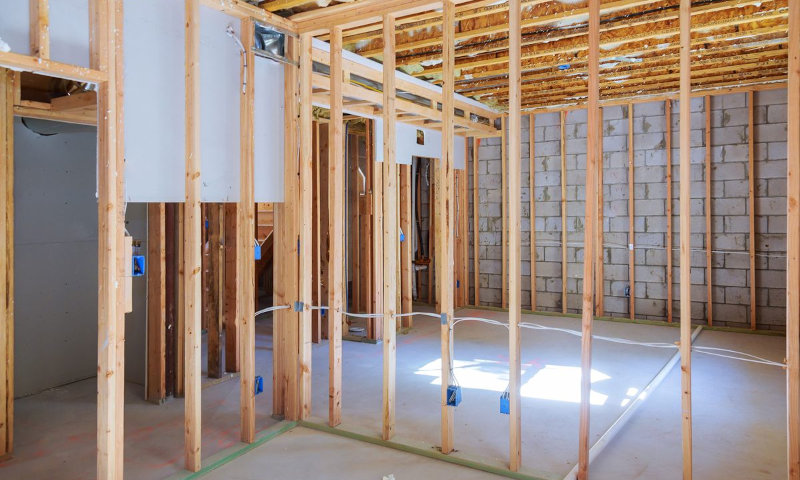

Каркасная перегородка

Каркасные перегородки предназначены для разделения межкомнатного пространства и шумоизоляции. Несущие перегородки также служат опорой для перекрытия.

Содержание

• Конструкции каркасных перегородок
  • Ненесущие каркасные перегородки
  • Несущие каркасные перегородки
• Расположение инженерных систем
• Звукоизоляция каркасных перегородок

Конструкции каркасных перегородок

Каркасно-обшивные перегородки состоят из: обвязки; стоек; обшивки.

В качестве каркаса перегородки применяют хорошо просушенные деревянные бруски, изготовленные по заданным размерам, или специальные стальные оцинкованные профилированные элементы. К стальным элементам облицовочные и теплоизоляционные плиты крепят с помощью винтов или болтов.

Перегородка должна быть звуконепроницаемой и выдерживать вес крепящейся к ней арматуры.

Ненесущие каркасные перегородки

Ненесущие перегородки могут быть расположены в любом месте и опираться непосредственно на поверхность пола.

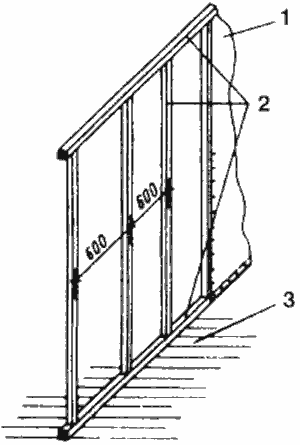

Облегченная перегородка с каркасом:

1 — простенок по деревянному каркасу; 2 — каркас из брусков сечением 50х45 мм; 3 — пол

Перегородка с металлическим каркасом:

1 — отверстие для монтажа; 2 — каркас (оцинкованный профиль)

Соединение ненесущих перегородок и стен с конструкцией верхнего перекрытия выполняют таким образом, чтобы кровельная конструкция, прогибающаяся под воздействием давления снега или других нагрузок, не опиралась на стены и перегородки толщиной менее 68 мм, а конструкция места соединения позволяла бы выдерживать возможный прогиб перекрытий.

В простенок может быть встроена мебель.

Встроенная мебель в простенке:

1 — высота подвески шкафов; 2 — подвесные шкафы; 3 — дополнительный каркас

Минимальная толщина ненесущих перегородок 45 мм, высота до 2600 мм.

Несущие каркасные перегородки

Перегородка может также выполнять функции несущей конструкции. Для несущей перегородки используют деревянные элементы сечением не менее 100х50 мм. Несущая перегородка всегда опирается на фундамент или опорную балку.

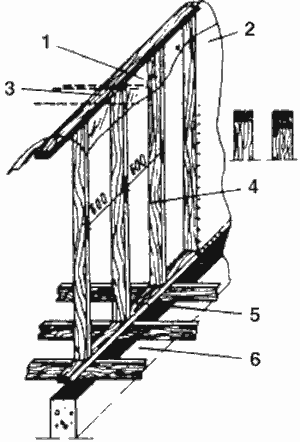

Перегородка с деревянным каркасом:

1 — пленка, укладываемая перед установкой ферм; 2 — несущий простенок с закрепленной обшивкой; 3 — верхняя горизонтальная балка каркаса из одного или двух деревянных брусьев сечением 50х100 мм; 4 — стойка каркаса сечением 50х100 мм; 5 — нижняя балка каркаса сечением 50х100 мм; 6 — фундамент или конструкция основания

Расположение инженерных систем

Для установки оборудования, связанного с отоплением, вентиляцией и водопроводом, и прокладки электротехнической и другой специальной арматуры необходимо поставить дополнительный каркас, прежде чем выполнять работы по креплению облицовки.

Расположение в простенке систем тепло-, водо- и электроснабжения:

1 — электророзетка на доске сечением 22х100 мм; 2 — смеситель на доске сечением 22х100 мм; 3 — раковина крепится к брусу сечением 50х150 мм

Звукоизоляция каркасных перегородок

Звукоизоляцию перегородок санузла и входного тамбура можно улучшить с помощью специальной теплоизоляции, а также увеличением ее толщины, применяя, например, в качестве обшивки многослойную и более тяжелую облицовочную плиту.
