Двухсторонний солнечный коллектор

Опубликовано mensh - чт, 09/07/2017 - 09:56

Воздушный солнечный коллектор No-Box, разработанный израильским профессором Гарри Табором (Harry Tabor), имеет абсорбер, поглощающий и прямое, и отражённое излучение солнца.

Двухсторонний воздушный солнечный коллектор, внешний вид

Конструкция

В эллиптическом прозрачном корпусе, выполненном из стеклопластика, закреплён абсорбер, представляющий собой стальную пластину с двухсторонним селективным покрытием Miromit. Размеры составляют 2x0,4 м, а вес — 12,2 кг.

Конструктивные узлы двухстороннего воздушного солнечного коллектора

Конструкция устройства

Установка

Для эффективного использования отражённого излучения кровля, на которую выполняется установка, должна быть окрашена в белый цвет. Устройства размещаются на крыше таким образом, чтобы они не затеняли друг друга.

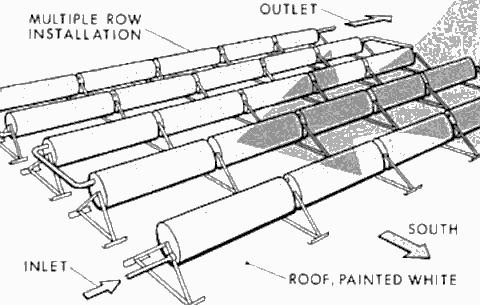

Установка на крыше дома двухсторонних воздушных солнечных коллекторов

Установка на крыше

При очень высокой эффективности (коэффициент поглощения 93%, коэффициент излучения 12%) предлагаемое устройство имеет небольшую стоимость.

Итоги

Благодаря абсорберу, поглощающему и прямое, и отражённое излучение солнца, устройство заметно эффективнее обычного плоского.

Comments

Глядя на схему у меня сразу возникают вопросы: 1) устройство действительно воздушное? 2) последовательное соединение устройств на схеме говорит о том, что температура теплоносителя на выходе будет очень высокой. 3) какое назначение этой системы?
