Деревянный пол первого этажа

Деревянный пол первого этажа дома может быть устроен: над цокольным или подвальным этажом; над проветриваемым подпольем; непосредственно по грунту.

Содержание

• Полы над подвалом и подпольем
• Полы по грунту

Полы над подвалом и подпольем

Проветриваемую конструкцию рекомендуется использовать в районах и на участках, где из почвы могут выделяться влага или газы, например радон. В этом случае в цоколе следует предусмотреть вентиляционные отверстия, чтобы влага не скапливалась в подпольном пространстве. Площадь таких отверстий должна составлять 0,3% от площади поверхности пола. На отверстиях устанавливают решетки.

Защиту от влаги, поднимающейся из почвы в подвальное или полуподвальное пространство, обеспечивают с помощью полиэтиленовой пленки, которую укладывают на грунт. Чтобы пленка оставалась на месте, ее закрепляют, накладывая на нее слой песка толщиной около 50 мм.

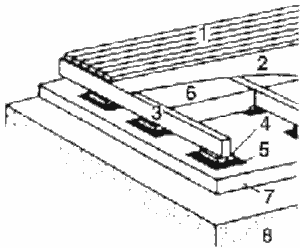

Конструкция пола на земляном основании:

1 — половая доска; 2 — слой пароизоляции; 3 — балки сечением 50х100 или 50х125 мм; 4 — подкладки из досок сечением 25х100 мм (уровень выравнивается с помощью клиньев); 5 — битум; 6 — теплоизоляционная плита толщиной 125 или 150 мм, шириной 565 мм; 7 — бетонная плита; 8 — утрамбованный щебень

Проветриваемая или продуваемая конструкция поддерживается деревянным балочным перекрытием или бетонной конструкцией. При использовании деревянного перекрытия его пролеты выбирают по возможности более короткими для достижения достаточной жесткости в конструкциях междуэтажного перекрытия и кровли. Наиболее приемлемая длина пролета 2–3,5 м, при этом промежуточные опоры могут иметь высоту 150–200 мм.

В качестве основной несущей конструкции можно использовать также бетонную балку, соединенную с фундаментом, или антисептированную деревянную балку. Деревянная несущая конструкция, расположенная слишком близко к поверхности земли и не пропитанная антисептиком, со временем приходит в негодность.

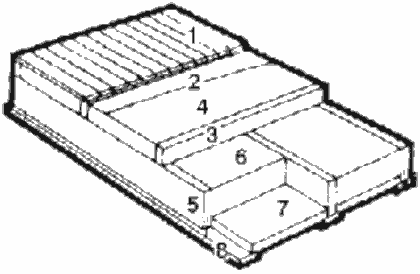

Конструкция перекрытия с перекрестным каркасом:

1 — настил из половой доски; 2 — пароизоляция; 3 — поперечные балки сечением 50х100 мм с шагом 600 мм; 4 — теплоизоляционная плита толщиной 100 мм, шириной 565 мм; 5 — несущая продольная балка сечением 50х200 мм с шагом 600 мм; 6 — теплоизоляционная плита толщиной 150 мм, шириной 565 мм; 7 — жесткая плита обшивки, которую нарезают на месте в соответствии с интервалом и крепят отделанной стороной вниз; 8 — доска сечением 22х100 мм

Нагрузка, на которую рассчитывают балочное перекрытие нижнего основания, состоит помимо собственного веса конструкции из нагрузки, связанной с проживанием, а также, из нагрузки, образуемой перегородками.

Полы по грунту

Если конструкция пола лежит непосредственно на земле, то место ее соединения со стеной устраивают таким образом, чтобы нижняя часть деревянных стен не оказалась ниже поверхности пола. В этом случае не происходит гниения. В нижней части деревянной конструкции используют дерево, обработанное антисептиком под давлением или защищенное другим способом против гниения.

Деталь конструкции стены и фундамента, устроенного непосредственно на земляном основании, показана на следующем рисунке.

Узел соединения наружной стеновой панели с монолитной плитой фундамента, усиленного боковой балкой:

1 — рубероид; 2 — пенополистирол; 3 — слой битума; 4 — деревянные лаги; 5 — стальная арматура; 6 — гидро- и пароизоляционный слой полиэтиленовой пленки; 7 — насыпной щебень

Если здание какое-то время в течение холодного времени года не отапливается, на промерзающих почвах теплоизоляцию прокладывают под фундаментом. Для герметизации под поверхность плиты укладывают слой щебня, на котором отливают фундаментную плиту. Участки, где находятся печи и дымовые трубы, изолируют слоем стирофома или керамзита.
