Устройство деревянной калитки по собственному проекту — довольно простое дело, требующее только наличия инструментов и некоторых плотницких навыков.
Прежде всего необходимо соорудить прочную раму.
Содержание
- Составляющие рамы
- Разметка стыков
- Резка шипов
- Резка пазов
- Сборка рамы
- Диагональная распорка
- Установка внутренней рамы
- Крепление облицовки
- Навешивание калитки
- Установка пружины и защёлки
- Калитка на склоне
- Заключение
Составляющие рамы
Свободное пространство рамы может быть заполнено рядом шпунтованных досок, штакетинами с заострёнными концами, решёткой из тонких планок или фанерой с вырезанными в ней отверстиями ромбовидной или любой другой формы.
Элементы заполнения крепятся с внутренней стороны наружных частей рамы к её брускам с помощью планки квадратного сечения со стороной 12 мм.

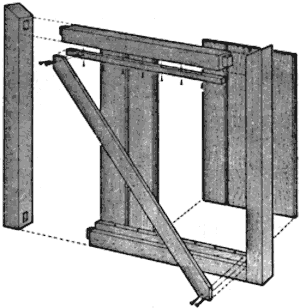

Элементы деревянной калитки
Разметка стыков
Разметьте и приготовьте боковые стойки необходимой длины, срежьте их верхние концы таким образом, чтобы они были наклонены внутрь для обеспечения стока воды.
Разметьте и нарежьте горизонтальные перекладины нужной длины, оставив на каждом конце выступ для шипа. Эти выступы должны входить в вырезы на боковых рейках калитки на глубину 75 мм.
Чтобы сделать шипы, сначала разметьте их на каждом конце верхней и нижней перекладины и нарисуйте на бруске перекрещивающиеся линии с помощью угольника и ножа для разметки. При изготовлении шипов на перекладинах для большей точности рекомендуется использовать рейсмус.
Установите двойные штырьки рейсмуса на ширину паза 12 мм. Затем проверьте вертикальность зажатой в тисках перекладины. Проведите параллельные линии вниз до пересечения с линией, отмечающей длину шипа, и через верхнюю часть перекладины. Аналогичную операцию проделайте на втором конце той же перекладины, а также с другой перекладиной.
Резка шипов
Зажмите перекладину под углом 45° и с помощью установленной горизонтально шипорезной пилы срежьте лишнюю древесину в соответствии с линиями решётки. Затем переверните перекладину в тисках и срежьте другой угол.
Установите перекладину вертикально и срежьте образовавшийся слева треугольник. Повторите эту операцию с другой стороны шипа; затем установите перекладину горизонтально и отпилите по намеченной линии, чтобы удалить оставшуюся часть древесины. Обработайте таким образом все 4 шипа.
Для устройства плеча шипа, отметьте по 20 мм с каждой его стороны и пропилите по этим линиям. Затем поверните перекладину и отпилите лишнюю древесину с другой стороны шипа.
Резка пазов
Положите боковые рейки калитки рядом так, чтобы внутренние поверхности смотрели вверх, и с помощью угольника заметьте линии на расстоянии 150 мм от верхнего конца и в 25 мм от нижнего конца реек.
Поставьте перекладину с выступом на боковые рейки и карандашом отметьте ширину выступа. Затем проведите с помощью рейсмуса 2 параллельные линии на расстоянии 12 мм, что определит ширину паза. Повторите эту операцию для остальных 3-х пазов.
Обычно пазы вырезают стамеской для выборки пазов, но эта операция требует определённых навыков и довольно много времени. Вместо этого высверлите паз диаметром 12 мм. Но сначала отметьте на сверле глубину паза (в данном случае она равна 75 мм) и прикрепите на этом расстоянии липкую ленту, что поможет рассверлить паз на нужную глубину.
Закрепите рейку горизонтально в тисках или на верстаке так, чтобы пазы смотрели вверх, и высверлите лишнюю древесину, проделав вдоль линии паза ряд близко расположенных отверстий. Когда липкая лента дойдёт до древесины, выньте сверло.
Паз, конечно, должен иметь квадратную форму. Поэтому, после того как отверстия высверлены, осторожно выберите стамеской оставшуюся лишнюю древесину. После выполнения всех пазов проверьте, входят ли в них шипы.
Сборка рамы
Тщательно очистите все стыки и удалите пыль, после чего намажьте шипы клеем ПВА. Вставьте шипы в пазы и стяните всю раму с помощью струбцины, предназначенной для стягивания оконных переплётов.
Убедитесь с помощью угольника, что внутренний угол между перекладинами и боковыми рейками составляет 90°. Если окажется, что это не так, ослабьте струбцины и соберите раму правильно.
Влажной тряпкой удалите все следы выступившего при стягивании рамы клея и оставьте конструкцию в покое до полного высыхания клея.
Диагональная распорка
Диагональную распорку нужно установить из верхнего угла свободной стороны калитки в нижний угол той стороны, к которой прикреплены петли.
Вырежьте распорку несколько большей длины и приложите ее на место. Отметьте на ней линии отреза и отпилите лишнюю древесину.
Прикрепите распорку к внутренней раме, к которой крепится покрытие калитки.
Установка внутренней рамы
Вырежьте 2 планки из заготовки с сечением 12х12 мм. Эти планки нужно будет установить горизонтально между боковыми рейками калитки, а 2 дополнительные планки того же сечения — между первыми после того, как те будут прикреплены к верхней и нижней перекладинам.
Скрепите эту внутреннюю рамку по углам встык шурупами с потайной головкой. Утопите головки шурупов заподлицо с поверхностью дерева, раззенковав отверстия для шурупов.
Если облицовочный материал будет использован между верхней и нижней перекладинами, то прикрепите внутреннюю рамку позади передней поверхности калитки, сдвинув ее на толщину используемого вами материала.
Если вы хотите, чтобы облицовка, например декоративно вырезанные штакетины, выступала над верхней перекладиной, то внутреннюю рамку укрепите заподлицо с передней поверхностью калитки.
Прикрепите шурупами диагональную распорку к заднему краю внутренней рамки, после чего переверните калитку и прибейте гвоздями элементы облицовки.
Крепление облицовки
Облицовку прибивайте 35-мм оцинкованными гвоздями. Для штакетин используйте заготовки шириной 50, 75 или 100 мм и толщиной 19 мм, прибивая их двумя гвоздями к внутренней рамке.
Если калитка облицована сплошным листом, гвозди следует вбивать по периметру через 75 мм.
Навешивание калитки
Перед тем, как закрепить калитку, проверьте, имеется ли достаточное пространство под калиткой, чтобы её можно было свободно открыть. Для этого приложите калитку к стойке, на которой крепятся петли, и откройте её полностью и только после этого закрепляйте между стойками.

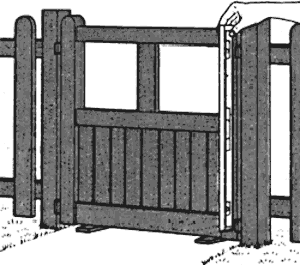

Установка деревянной калитки
Крепите её так, чтобы с каждой стороны оставался зазор в 6 мм, используя для этого деревянные клинья. Поднимите калитку на 50 мм. Установка петель зависит от выбранного вами типа петли.
Т-образные петли
Установите калитку на место, приложите петли к верхней и нижней перекладинами и через просверлённые в петлях отверстия заметьте места для крепления. Уберите калитку и просверлите стартовые отверстия для шурупов.
Привинтите длинную планку петли к калитке, затем прислоните калитку к стойке и привинтите к ней более узкую часть петли.
Дверные петли
После того как вы просверлили все необходимые отверстия, прикрепите навесную часть петли к калитке. Затем прислоните калитку к стойке, но в открытом положении.
Заметьте отверстия для шурупов, которыми крепится 2-я часть петли к стойке, и приверните её на место.
Петли на шарнирах
Поставьте калитку между стойками. Закрепите шарнирную часть петли на калитке. Для этого приверните нижние, а затем и верхние чашечки петли, закрепляющие её стержень.
Крепление нижних частей петель
Крепление верхних частей петель
Установка пружины и защёлки
Пружина особенно полезна с точки зрения обеспечения безопасности детей. Она крепится к стойке и калитке со стороны петель и закрывает калитку даже в том случае, если её оставили открытой. Если при этом имеется автоматическая защёлка, то она запрет калитку.
Установка пружины
Прикрепите к калитке закрывающую её пружину, привернув верхнюю скобу пружины к стойке, а нижнюю к той боковой рейке калитки, к которой прикреплены петли.
Установка автоматической защёлки
Установка калитки завершается креплением задвижки: при закрытом положении калитки приверните механизм задвижки, или фиксатор, к стойке, а затем прикрепите шурупами запирающий стержень.
Калитка на склоне
Ни одна часть калитки не должна касаться земли ни в открытом, ни в закрытом положении. Но с этим могут возникнуть сложности, если дорожка опускается к калитке наклонно.
В этом случае попросите помощника подержать калитку на нужной высоте, пока вы её не закрепите. Минимальный зазор между самой высокой точкой земли и калиткой должен составлять 30 мм.
После того как калитка приложена к стойкам на нужной высоте, отметьте положение её верхнего и нижнего краёв и вырежьте клинья таких размеров, чтобы можно было опереть калитку на них на то время, пока вы крепите петли.
Если грунт наклонен вдоль калитки, её все равно следует устанавливать вертикально, смирившись с тем, что с одной стороны под ней будет щель.
Петли калитки крепите к той стойке, которая находится на более высокой стороне грунта, чтобы она свободно открывалась.
Заключение
Руководствуясь инструкциями, изложенными в этой статье, любой домохозяин, имеющий элементарные плотницкие навыки, сможет своими руками создать уникальную калитку для частного дома.
