Жидкостной солнечный коллектор самостоятельно сделал Арнольд Кирквуг (Arnold Kirkewoog) для системы отопления и горячего водоснабжения своего дома. Его корпус автор выполнил из армоцемента.

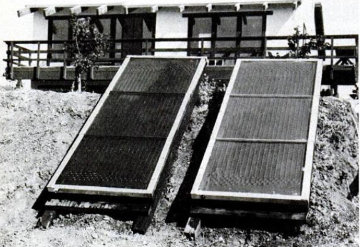

Внешний вид
Для изготовления корпуса устройства автор воспользовался формой, представляющей собой раму из деревянных брусков с фанерной крышкой. Она была покрыта одним слоем рубероида. Затем Арнольд уложил поверх рубероида 3 слоя мелкой металлической сетки и тщательно заделал углы.
Этап изготовления
После этого на сетку был нанесён цементно-песчаный раствор таким образом, чтобы не осталось никаких пустот. После схватывания раствора корпус был тщательно затёрт.

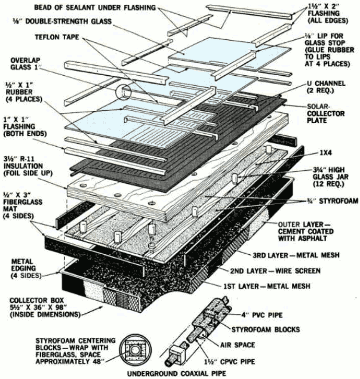

Конструкция
После отвердевания корпус был снят с формы, в него были уложены теплоизоляция и абсорбер обычного плоского жидкостного солнечного коллектора. Остекление устройства выполнено двухслойным.

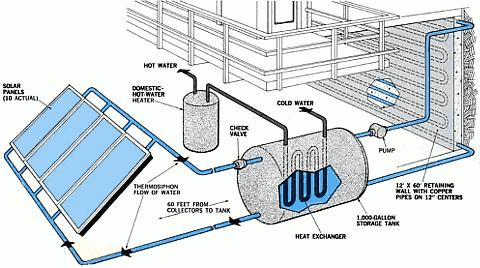

Принцип работы
Изготовленные по этой технологии устройства автор установил на склоне перед домом. Горячая вода из них через теплоизолированную трубу поступает в бак-теплоаккумулятор ёмкостью 3,8 м³. Из него вода с помощью небольшого насоса подаётся в систему отопления.
