Арматурные работы — изготовление, установка на место или укладка в форму деталей арматуры и изделий перед выполнением бетонных работ.
Выполнение арматурных работ
Содержание
- Введение
- Заготовка арматуры
- Армирование плиты
- Крепление арматуры балки
- Ошибки при производстве арматурных работ
- Монтаж арматурного каркаса
Введение
Железобетонные конструкции армируют стержнями из профилированной стали или сеткой из стальной проволоки с цепью придания им жёсткости. При выполнении арматурных работ используются специальные хомуты для вязки арматуры, а также пластиковые пробки для исключения соприкосновения арматуры с опалубкой и обеспечения устройства защитного бетонного слоя необходимой толщины. Отожжённая проволока для вязки арматуры имеет диаметр 0,9—1,2 мм.
Заготовка арматуры
Все размеры (длины и диаметры стержней, размеры крюков и хомутов, толщина защитного бетонного покрытия) указываются в чертежах.

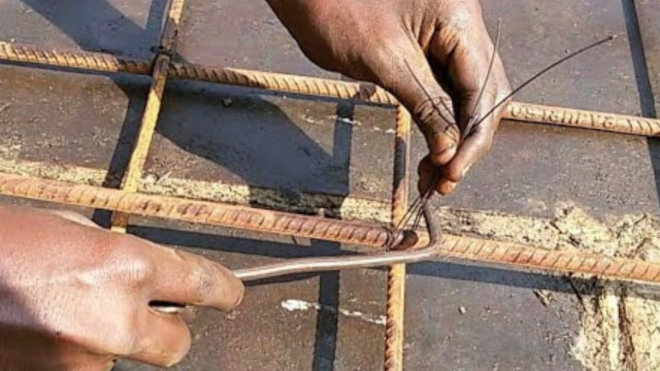

Вязка арматуры проволочными скрутками с помощью специальных крюков
Перед выполнением арматурных работ следует проверить на месте размеры основной несущей арматуры.
При отсутствии указаний на размеры крюков и хомутов для вязки арматуры для получения их внешних размеров следует вычитать их размеров балки или колонны толщину защитного слоя бетона, составляющую обычно 30 мм. Для получения длины стержня хомута следует, сложив размеры сторон, вычесть поправку на растяжение стали на сгибах, которая составит 15 x 4 = 60 мм для замкнутого хомута.

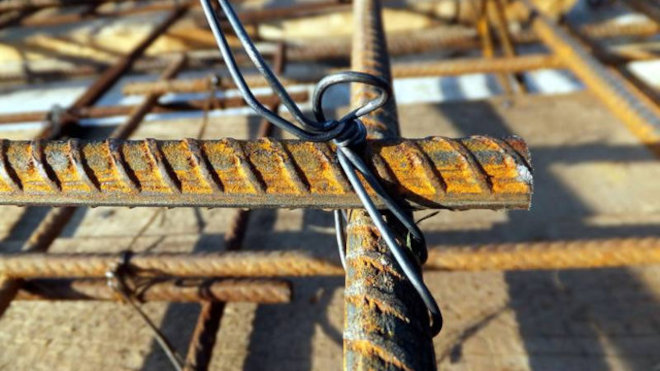

Перевязанная арматура
При резке сеток используются ножницы или резак. Арматурные стержни и стальная проволока изгибаются с применением сгибателя. Весь инструмент, используемый непродолжительное время, целесообразнее арендовать. Все заготовленные элементы арматурных конструкций связываются и снабжаются обозначениями, позволяющими в дальнейшем безошибочно осуществлять монтаж арматуры.
Заготовленные согласно чертежу элементы арматурной конструкции развешиваются на козлах и закрепляются.
Следует добиваться жёсткости арматурной конструкции уже при её подготовке к креплению. Для этого арматурные элементы после вязки надлежит дополнительно закрепить 6-мм проволокой с целью облегчения их монтажа.
Армирование плиты
Перед началом арматурных работ чистится поверхность опалубки. Затем на опалубке карандашом или мелом размечается положение арматурных стержней. Арматурная конструкция устанавливается так, чтобы она сохраняла неподвижность при бетонировании. С этой целью используются пластиковые пробки и прокладки. Через каждые 1—1,5 м устанавливаются направляющие стержни, которые не должны попасть на разметку.

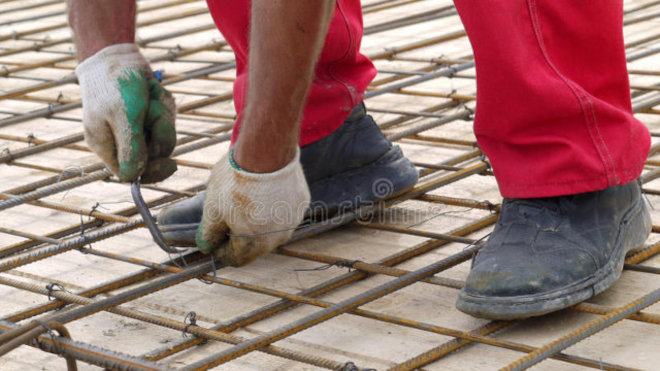

Армирование плиты
Арматурные направляющие стержни обычно выполняются из 8-мм арматуры и располагаются между несущей арматурной конструкцией и опалубкой. Расстояние между ними и опалубкой будет составлять 20—25 мм.
Крепление арматуры балки
При креплении арматуры балки следует помнить о том, что при смыкании балки и колонны ширина арматуры балки должна быть менее ширины арматуры колонны. Хомуты в проёмах балки следует сдвигать к стенкам проёмов, но количество хомутов не должно уменьшаться.
При наличии больших проёмов снижение прочности на срез должно компенсироваться дополнительными хомутами на стенках проёмов.
Нижний слой арматурных стержней укладывается по разметке, нанесённой на опалубку, а затем крепится к арматурной конструкции. В связи с тем, что по мере приближения к опоре нагрузка растяжения снижается, то каждый второй арматурный стержень нижней поверхности можно не доводить до опоры.
Стержни поперечной арматуры укладываются поверх нижнего ряда стержней и перевязываются между собой (каждый 3-ий стержень). С целью повышения жесткости армирования направление вязки в каждом втором ряду следует менять.
Опорные кронштейны, предназначенные для установки арматуры верхнего слоя выполняются из 8-мм прутка. Тремя точками они должны опираться на нижний арматурный ряд. Это следует предусматривать определяя высоту кронштейнов.
Кронштейны устанавливаются с шагом 600—80 мм от опоры с обеих её сторон. Направляющие стержни верхнего слоя имеют диаметр 10—12 мм. Крепление их к кронштейнам выполняется проволокой.
В зоне у края плиты возле опоры армирование верхнего слоя выполняется крюками. Наиболее высока потребность в армировании верхней поверхности у опоры. Арматурные стержни верхнего слоя после их раскладки привязываются к направляющим стержням.
Для того, чтобы арматура не касалась опалубки используются прокладки в количестве 3—4шп/м². Применение металлической сетки при выполнении арматурных работ значительно снижает их трудоёмкость, так как необходимость в установке направляющих стержней нижней поверхности и вязке арматуры отпадает.
Ошибки при производстве арматурных работ
Стальная арматура относится к наиболее дорогим строительным материалам, но её применение оправдано и при строительстве индивидуальных домов. От качества арматуры в значительной степени зависит и качество железобетона.
Некоторые застройщики с целью экономии используют бывшую в употреблении арматуру, что может иметь непредсказуемые последствия. Покрытый ржавчиной металл нередко вводит в заблуждение застройщика.
Следует знать, что арматура попадающая на строительную площадку, может иметь лёгкий налёт ржавчины, не представляющей опасности. Распространяет коррозию «слоистая ржавчина», под действием которой поверхность разрушается, отшелушиваясь всё глубже и глубже. Этот дефект уменьшает поперечное сечение арматуры, приводя к снижению её несущей способности.
Часто можно видеть, как налёт ржавчины удаляют с помощью масла, чтобы снизить опасность распространения коррозии. Но именно это приводит к последствиям, которые невозможно предугадать.
Известно, что одним из основополагающих принципов работы железобетонной конструкции является совместная работа бетона и арматуры. Этого можно достичь лишь в случае хорошего сцепления бетона и арматуры, тогда система совместно воспринимает все нагрузки, совместно испытывает перемещения.
Для лучшего сцепления на поверхности стальной арматуры имеются борозды. Совместную работу могут нарушить слой масла на поверхности арматуры, толстый слой коррозии, налипшая грязь, так как они явятся причиной смещения бетона относительно арматуры.
В зависимости от характера загрязнений поверхность арматуры очищается водой или металлической щёткой.
Монтаж арматурного каркаса
Действительная несущая способность железобетонной конструкции в значительной степени зависит от качества монтажа арматурного каркаса. Эта операция требует точного и добросовестного исполнения, а также специальной подготовки арматурщиков.
Существует ряд правил для монтажа арматуры, выполнение которых в значительной степени обеспечивает хорошее качество строительства. Допускают ошибку, используя меньше арматуры, чем необходимо в соответствии с расчётом, или приобретают арматуру иного поперечного сечения или качества, чем требуется. Арматура различных сечений взаимозаменяема, но замену в каждом отдельном случае необходимо рассчитать.
Арматура распределяет усилия пропорционально своему поперечному сечению; так, 4 арматурных стержня диаметром 16 мм (общей площадью поперечного сечения 8,04 см²) могут быть заменены 6 стержнями диаметром 14 мм (9,24 см²).
При изменении качества металла необходимо также принимать во внимание, что, например, прочность арматурной стали марки В38.24 составляет 21 кН/см², а марки В60.40 — 34 кН/см² (предельные значения, принимаемые при расчётах).
При монтаже арматурного каркаса железобетонной конструкции перед бетонированием можно допустить ошибку при наращивании арматурных стержней. Плохо выполненное соединение ослабляет несущую способность балки, наращенный участок не участвует в восприятии нагрузки.
Перед наращиванием важно знать, какие стержни будут работать под нагрузкой на растяжение, а какие — на сжатие. Технические нормативы разрешают наращивание растянутой арматуры сваркой, с помощью резьбовых соединений или перекрытием концов стержней внахлёст.
Арматуру перед укладкой бетона в соответствии со статическим расчётом следует обрезать и изогнуть. В индивидуальном строительстве гибку арматуры чаще всего выполняют вручную.
Часто для облегчения гибки стержни нагревают, что приводит к изменению структуры стали в месте нагрева; металл теряет упругость, становится хрупким и под действием нагрузки может разорваться.
Для защиты арматуры от коррозии в бетонную смесь следует добавлять расчётное количество цемента, чтобы создать вокруг арматуры защитный слой, способный препятствовать прониканию влаги. Наименьшая толщина защитного слоя составляет 1,5 см, но при необходимости толщина может быть увеличена.
Особенно часто оголяется арматура в железобетонных плитах, а иногда и в ступенях из монолитного железобетона. При бетонировании ошибку можно предупредить, подложив под арматуру щебёнку подходящего размера; можно использовать и специальные подставки и распорки.
