Эта солнечная веранда была пристроена к западной части южного фасада обычного каркасного дома для отопления (Isolated Gain) и проведения семейного досуга.

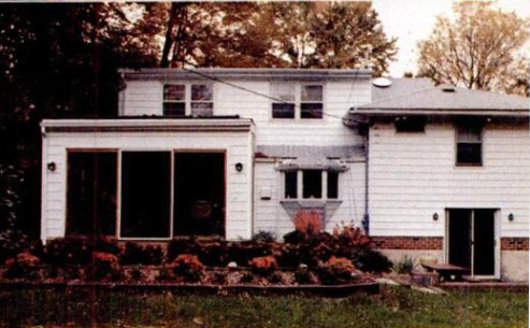

Южный фасад
Западная, южная и восточная стены веранды полностью остеклены и оборудованы сдвижными дверями. Размеры помещения — 4,5x5,4 м.
В помещении, имеющем такую площадь остекления, колебания температуры оказались настолько высоки, что пребывание в нём совершенно некомфортно. В связи с этим веранда оборудована эффективным теплоаккумулятором, позволяющим поддерживать стабильную температуру в помещении и в зимний и в летний периоды.

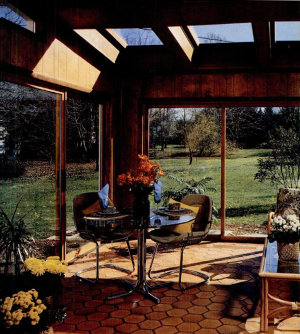

Интерьер
Пол солнечной веранды представляет собой бетонную плиту толщиной 100 мм, покрытую керамической плиткой. Под бетонной плитой пола устроена засыпка из щебня (1,8 м). В неё на глубину 1,5 м заложены с шагом 400 мм 10 поливинилхлоридных труб диаметром 100 мм. Концы труб, оборудованные решётками, выходят на уровень пола в районе южного фасада веранды и у её северной стены. Масса теплоаккумулятора составляет около 70 тонн.

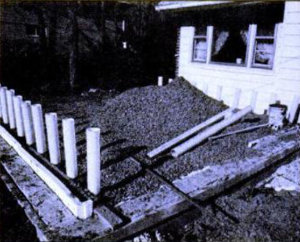

Этап строительства
Воздух свободно циркулируя через трубы, отдаёт щебёночной засыпке солнечное тепло, поступающее в помещение,. В ночное время нагретый за день аккумулятор отдаёт тепло помещению. В остальные помещения дома тепло из солнечной веранды подается вентилятором, управляемым теромостатом.

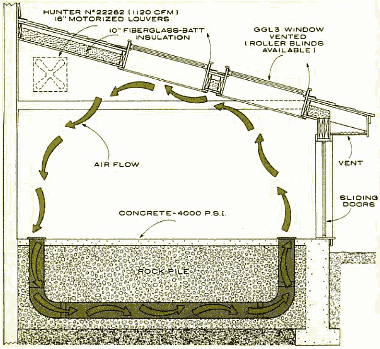

Разрез
Мансардные окна помещения могут открываться в жаркие летние для вентиляции помещений дома.
