Автономный блок системы солнечного отопления дома был построен на заднем дворе по той простой причине, что смонтировать систему на самом доме не представлялось возможным.

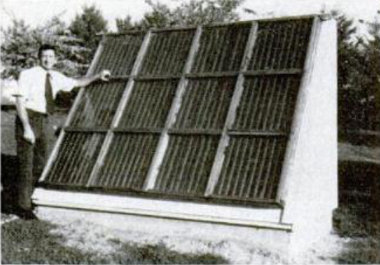

Внешний вид установки системы солнечного отопления
Дом Джона Снелла (John Snell) в Гретне (Небраска, США) неудачно ориентирован и затененён соседними зданиями.
Конструкция
Коллектор имеет площадь 4,6 м². Его корпус выполнен из брусков сечением 50x100 мм и обшит 12-мм фанерой.
Абсорбер представляет собой 600 алюминиевых пивных банок, окрашенных в чёрный цвет и закреплённых на листе фанеры с небольшими зазорами.
Остекление коллектора двухслойное.
Коллектор ориентирован на юг и наклонён на 35° от вертикали.

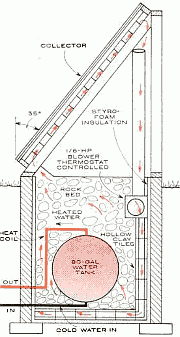

Установка солнечного отопления в разрезе
Под коллектором вырыта яма размерами 2,7x1,2 м и глубиной 1,5 м. Она изолирована пенополистиролом, а кладка её стен выполнена из пустотных блоков размерами 300x200x100 мм.
Засыпка — камни размером с кулак. Внутри засыпки установлен бак с водой. В бак вмонтирован змеевик, длина трубки которого составляет 12 м. Трубы от змеевика проложены в земле и утеплены.
Принцип работы
Воздух, пройдя между банками абсорбера, поступает в засыпку теплоаккумулятора через воздуховод диаметром 150 мм. Затем, отдав камням тепло, он возвращается обратно в коллектор. Для управления воздушным потоком используется вентилятор мощностью 125 Вт.
Вода, нагретая камнями теплоаккумулятора, подаётся в дом, где поступает в обычный электрический бойлер. В этом бойлере она при необходимости догревается. После бойлера вода поступает к отопительным приборам.
Итоги
Температура нагретой воды составляет 52–57°C, а экономия — около 300 кВт*ч в месяц.
