К домику, в котором расположены гараж/мастерская и студия, была пристроена отопительная солнечная теплица, пространство которой также используется для отдыха и выращивания цветов.

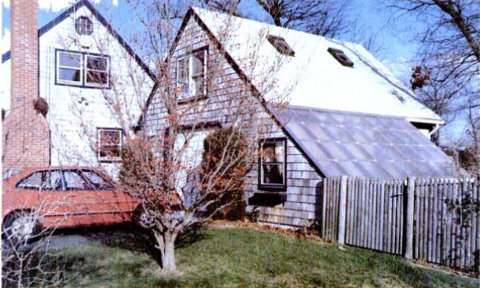

Внешний вид
Созданием пассивной отопительной системы Ларри Пина (Larry Pina), живущий в шт. Массачусетс (США), решил вопрос со снижением затрат на отопление помещений.
Солнечная теплица каркасная, теплоизолированная. Внешняя облицовка — гонт. Весь южный скат скат крыши гелиотеплицы остеклён двумя слоями прозрачного поликарбоната.

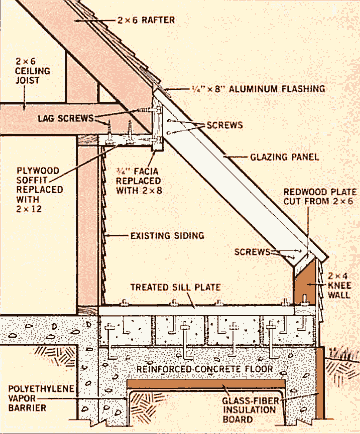

Разрез
Нагретый теплом солнца воздух поступает из гелиотеплицы (Isolated Gain) в студию, расположенную на втором этаже, вытесняя из неё более холодный воздух в находящуюся этажом ниже мастерскую, одновременно обогревая её. Остывший воздух через вентиляционную решётку, устроенную вблизи пола местерской, возвращается в гелиотеплицу.

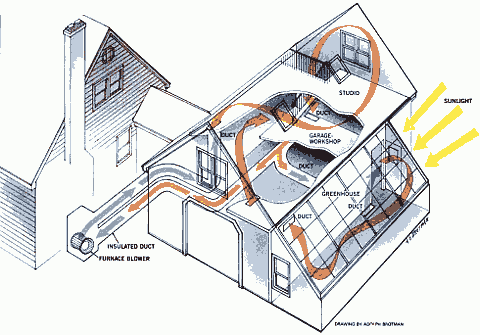

Принцип работы
В ясный зимний день температура в гелиотеплице достигает 32°C, в студии — 21°C, в гараже/мастерской — 18°C.
В пасмурные зимние дни возникает необходимость в дополнительном обогреве помещений. Для этого остывший воздух из мастерской подаётся с помощью небольшого вентилятора по воздуховоду в теплообменник дровяной печи, откуда после нагрева возвращается в студию и мастерскую.
В летнюю жару нагретый воздух удаляется наружу через окна верхнего этажа, вызывая подсос свежего воздуха.
Стоимость материалов составила $2400. Срок окупаемости системы около 5 лет.
