В предлагаемой системе солнечного отопления пентхауз оборудован витражом южного фасада, теплоаккумулятором и теплоизолирующей шторой, закрывающей витраж в ночное время.

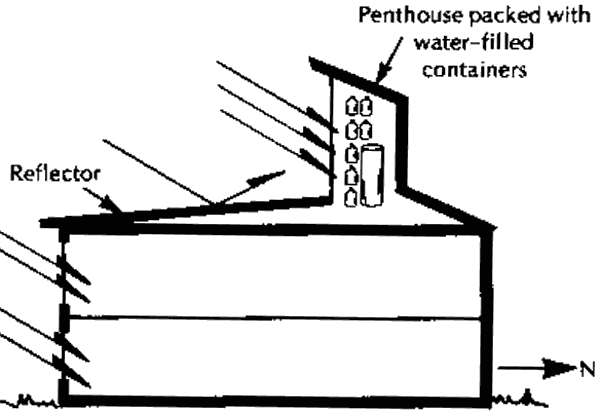

Дом, вертикальный разрез
Конструкция
Большая ось пентхауза (10,8 м) имеет ориентацию запад-восток. Высота пентхауза 1,8 м. Крыша дома, расположенная перед южным его фасадом, покрыта алюминием и имеет уклон 6°.
Значительная часть пентхауза заполнена контейнерами с водой: 1000 5-литровых бутылей; 20 300-литровых барабанов. Таким образом ёмкости с водой имеют значительную площадь поверхности и быстро поглощают поступающее тепло.

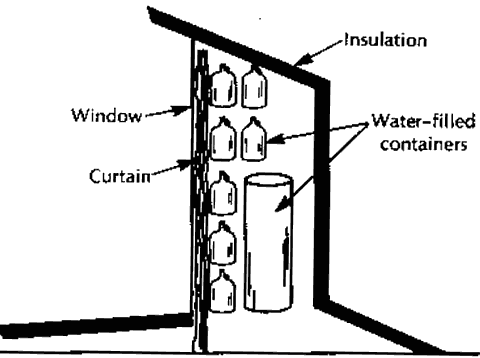

Пентхауз, вертикальный разрез
Все ограждающие конструкции хорошо теплоизолированы.
Принцип работы системы
В ясные дни прямое и отражённое излучение солнца попадает на контейнеры с водой и поглощается. К концу дня витраж южного фасада закрывается многослойной теплоизолирующей шторой для снижения теплопотерь в окружающую среду в ночное время. Воздух для обогрева помещений подаётся маломощным вентилятором через гибкие неизолированные воздуховоды.
Итоги
Эффективность такой системы солнечного отопления достаточно велика.
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
