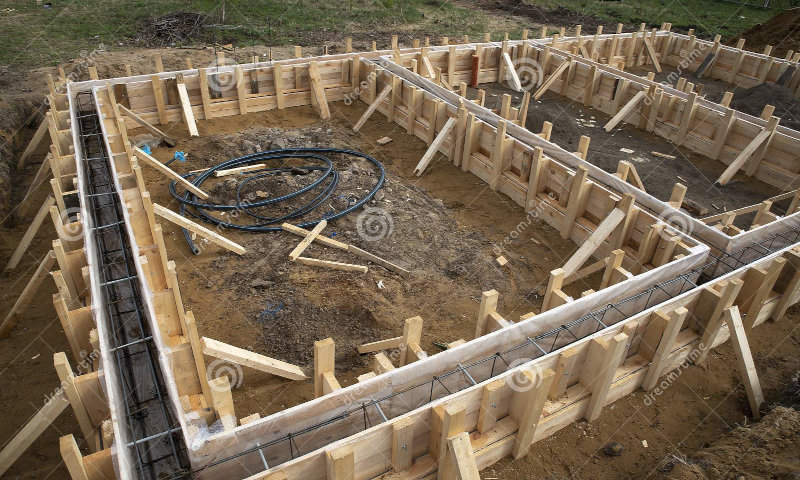

Опалубка для фундамента дома выполняется из плит ОСП, листов ЦСП, ламинированной фанеры, обрезной доски толщиной не менее 40 мм и желательно строганой с одной стороны.
Работам по сооружению опалубки фундамента предшествуют:
- разметка участка под строительство дома;
- удаление с участка растительного слоя грунта;
- выемка грунта из котлована на глубину, указанную в чертежах дома;
- заготовка пиломатериалов и других, необходимых для сборки опалубки материалов.
Содержание
- Разметка участка
- Опалубка бетонных стен фундамента дома
- Устройство опалубки перекрытия
- Монтаж сборных элементов основания
Разметка участка
Для разметки участка строительства выставляют временные колышки по внешней границе планируемого котлована под строительство дома. Колышки устанавливают, отмеряя их положение от разметочного шнура с помощью отвеса согласно схеме земляных работ.
Если под строящимся домом не планируется устройство подвала, для закладки ленточного фундамента можно ограничиться устройством траншеи. Сначала на дне котлована или траншеи под строительство дома по разметке расставляют и забивают колышки с шагом 2 м так, чтобы внутренняя их грань отступала от линии разметочного шнура на 100 мм с внешней стороны будущего дома. Вплотную к ним укладывают направляющие из досок сечением 100х22 мм, соединенных между собой с помощью связывающих досок. Их располагают на расстоянии друг от друга около 1000 мм.
Этапы возведения дощатой опалубки бетонного фундамента дома:
1 — линия разметочного шнура; 2 — доска; 3 — отметка верха основания; 4 — доски длиной 1000 мм; 5 — столбики высотой 300 мм; 6 — опорные доски
Стороны опалубки фундамента дома и верхнюю стойку крепят гвоздями по отдельности и устанавливают на нужной высоте. Разметочный шнур должен быть достаточно легким, чтобы он не прогибался от действия собственного веса.
Боковые части опалубки фундамента крепят к нижнему колышку и вместе с верхней стойкой устанавливают на место. Для надежности верхние стойки укрепляют гвоздями, а окончательно — несколькими досками, которые прибивают гвоздями с внешней стороны. На наклонной поверхности нижнюю шпильку делают тем же способом, но боковые части выполняют высотой вровень с самой высокой точкой основания.
Если конструкцию отливают из бетона сверху, верхнюю поверхность основания выравнивают в соответствии с наклоном местности. При отливке отсеками или блоками основание делают соответствующим высоте этих блоков (n х h). Обшивку выполняют досками, начиная сверху от разметки вниз.
Опалубка бетонных стен фундамента дома
Нижнюю опору опалубки размечают и крепят гвоздями на доске сечением 22х100 мм. После этого к внутренней поверхности стоек прибивают с шагом 300–400 мм доски сечением 22х100 мм.
Этапы возведения опалубки бетонных стен фундамента и цоколя:
1 — вместо дощатой обшивки может применяться фанера; 2 — гвоздевое крепление досок опалубки; 3 — съемный опорный брус, подкладываемый под соединение на период забивания гвоздей
Для опалубки бетонного цоколя дома применяют гвозди 60х2,5 мм, забивая их в каждую вторую или третью вертикальную доску. Промежуток между стойками по высоте не более 800 мм, для высоких стен в нижней части опалубки несколько больше. Внешние углы опалубки дополнительно укрепляют, перекрещивая несущие продольные брусья собранного щита опалубки с такими же брусьями перпендикулярно располагаемого щита опалубки, предназначенной для формирования боковой стенки фундамента.
После крепления для внутренней формы устанавливают нижнюю и верхнюю стойки с промежутком 1500 мм, верхние концы которых крепят к продольным несущим брусьям. Доски опалубки крепят гвоздями на вертикальных брусках снаружи или изнутри. Места крепления досок располагают где угодно, поскольку основание в промежутке всегда возможно сместить в точку соединения. Стойки крепят гвоздями на одном уровне со шпильками внешней формы, и в заключение поверхности формы закрепляют друг с другом стяжками из арматурной проволоки. На место связки ставят распорки, длина которых соответствует расчетной толщине стены. При бетонировании распорки убирают.
Готовая опалубка бетонной стены:
1 — опорные доски; 2 — подкос; 3 — несущее ребро щита; 4 — щит опалубки; 5 — продольный брус крепления щитов; 6 — стяжка
Устройство опалубки перекрытия
При изготовлении перекрытия в качестве опор используют круглый лес диаметром не менее 50 мм или специальные металлические опоры, состоящие из кронштейнов и регулируемых вертикальных опор. По линии опор устанавливают опорные брусья основания на уплотненную почву или пол подвала. Расстояние между опорами 800 мм. В качестве подпорок применяют балки размером 50х100 мм или 50х125 мм.
Монтаж опалубки перекрытия:
1 — линия уровня обрезки стоек; 2 — горизонтальные опорные прокладки из досок; 3 — вертикальные опоры; 4 — опорные брусья основания; 5 — листы опалубки; 6 — обрешетка опалубки
Вертикальные опоры отделяют от стен досками примерно на высоту 1 м. Опоры обрезают по размерам.
Опалубку балок перекрытия выполняют из досок сечением 50х100 мм. Внутреннюю поверхность опалубки делают из фанеры. Для поверхности формы применяют обычно фанеру толщиной 12 мм. Крепление гвоздями надо производить осторожно и с большими интервалами, чтобы фанеру и другие материалы можно было бы использовать позднее, например, при сооружении каркаса для лесов или при кладке слег крыши.
Горизонтальные конструкции должны быть прочными, чтобы выдержать нагрузки во время бетонирования. Боковые балки обшивают досками так же, как и стены. Основание укрепляют дополнительным рядом опор, например, идущим от подоконника, и колья на дне подкрепляют досками, крепящимися к опорам.
Принцип обшивки досками балок окна и дверей:
1 — опоры сечением 22х100 мм, высота 300 мм
Монтаж сборных элементов основания
На расставленных согласно чертежам по дну котлована или траншеи опорных элементах основания с помощью разметочного шнура отмечают горизонтальную линию и крепят гвоздями фанерные марки размером 50х300 мм. Их устанавливают по возможности ближе к краю опор колонн.
На марках отмечают линию внешней стороны монтируемых элементов, которые устанавливают в порядке схемы монтажа таким образом, чтобы наружная их поверхностью совпала с разметкой на марках.
Вертикальность элементов проверяют отвесом, скрепляют их друг с другом обрезками арматурных стержней диаметром 18–20 мм, пропущенными через монтажные петли элементов.
Монтаж и крепление сборных элементов бетонного фундамента:
1 — монтажные подпорки; 2, 4 — крепление элементов между собой стержнями диаметром 20 мм; 3 — выравнивающие подкладки; 5 — опорные элементы основания
Формы для заливки швов между элементами крепят стальными гвоздями или дюбелями. Армирование швов выполняют согласно схеме монтажа.
Установка опалубки для замоноличивания швов в стенах бетонного фундамента:
1 — емкость для бетонирования (замоноличивания) швов; 2 — бетонная масса при уплотнении проникает в свободные пазухи
При заделке швов применяют более прочный бетон с соотношением цемента и заполнителя в растворе 1:3, уплотняют его трамбовкой или вибратором до тех пор, пока бетонная смесь не начинает выливаться через край. После заделки швов остатки бетона закладывают по смонтированный элемент и тщательно уплотняют. Фанерную опалубку в швах можно оставить на 3–4 дня, а затем разобрать.
