Установка под подоконниками южного фасада обычного дома рефлекторов системы солнечного отопления позволит значительно увеличить количество тепла солнца, поступающего через окна.

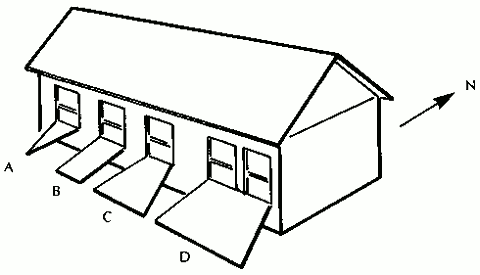

Обычный дом с установленными гелиорефлекторами 4 типов, внешний вид
Конструкция
Предлагаемые рефлекторы могут быть выполнены из фанерного листа, покрытого алюминиевой фольгой. Они дёшевы, долговечны и легко монтируются.
Форма отражателей
Эффективность отражателей по возрастанию: A, B, C. В случае близко расположенных окон наиболее эффективным явится отражатель D.
Изогнутый отражатель
Вогнутый отражатель, вероятно, позволит несколько повысить его эффективность, но эффект этот настолько незначителен, что не стоит затраченных усилий.
Количество энергии солнца, поступающей от отражателя
Самые грубые расчёты показывают, что от вышеописанных типов отражателей: A, B, C, D в обычный зимний ясный день в районе Бостона поступит 1, 2.5, 4 и 10 кВт тепловой энергии, соответственно.
Установка
Рассмотрим установку отражателя размером 1,2x2,4 м под окном южной ориентации шириной 1,2 м и высотой 1,5 м.
Наклон отражателей
Отражатели системы солнечного отопления устанавливаются с незначительным наклоном. Для широты Бостона (42°с.ш.), например, высота солнца над горизонтом в зимний полдень составляет около 30°.

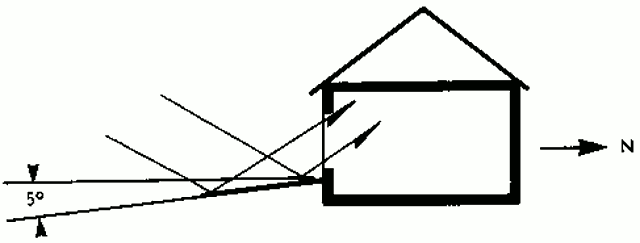

Наклон рефлектора
Для отражения света солнца в окно наклон рефлектора в этом случае должен составлять 1–2°. При высоте солнца 25° оптимальный угол наклона отражателя должен составлять 5°.
Выводы
Использование нескольких подобных отражателей позволит существенно снизить затраты на отопление помещений дома.
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
