Этот солнечный водонагреватель для регионов с достаточно мягким климатом. В нём объединены коллектор и теплоаккумулятор. Стоимость материалов составила $180.

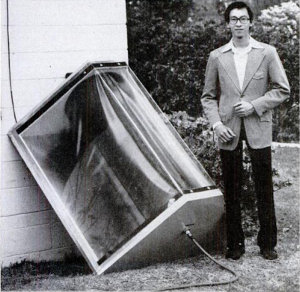

Внешний вид
Дин Хань (Dinh Khanh) объединив коллектор с теплоаккумулятором создал простое устройство, отличающееся от традиционной системы с прокачкой воды через трубопроводы замысловатой формы, приваренные к абсорберу, и дальнейшей подачей теплоносителя в бак-теплоаккумулятор.
Конструкция
Основа солнечного водонагревателя — цилиндрический бак ёмкостью 250 л, установленный внутри пирамидального корпуса у южного фасада дома под углом 45° к горизонту и оринтированный на юг.
Хань исходил из того, что цилиндр будет получать достаточное количество энергии от восхода до захода солнца. Диаметр его при этом должен быть в пределах 400–500 мм, что дает наилучший баланс между теплопоступлением в дневное время и теплопотерями ночью.

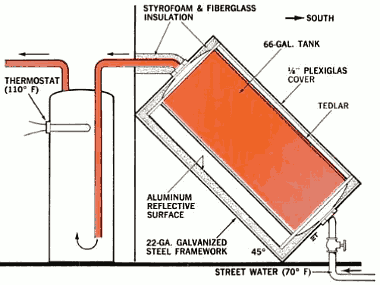

Разрез
Корпус устройства выполнен из фанеры и покрыт плексигласом. Бак теплоаккумулятора имеет дополнительное покрытие тедларом. На дне ящика поверх стекловолоконной изоляции толщиной 50 мм находится алюминиевый лист-рефлектор. Расстояние между ним и баком составляетоколо 100 мм.
Итоги
Тестирование солнечного водонагревателя проходило в доме Ханя, расположенном в Гейнсвилле (Флорида, США). Оно показало, что вода нагревается до 57–60°C. Объёма бака вполне достаточно для семьи из 4 человек.
