Самодельную солнечную теплицу пристроил к южному фасаду своего дома Чет Кромвель (Chet Cromwell) из Денвера (Колорадо, США). Для изготовления её он использовал бывшие в употреблении материалы.

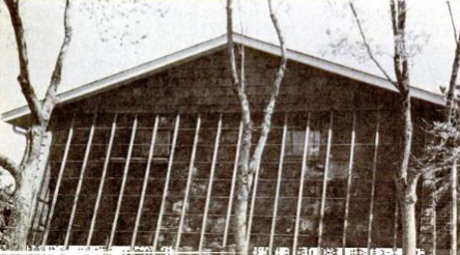

Внешний вид

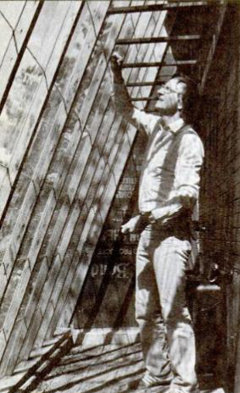

Интерьер
Высота солнечной теплицы составляет 3,9 м. Остекление одинарное. Его площадь — 32,5 м². Витраж отклонён на 30° от вертикали. Угол выбран таким, чтобы максимизировать теплопоступления в зимнее время.

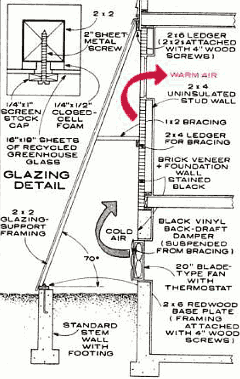

Конструкция
Стена, к которой пристроена солнечная теплица, облицована кирпичом и окрашена в чёрный цвет. В верхней и нижней её частях устроены по 2 окна. В нижних окнах смонтированы небольшие вентиляторы. Для предотвращения обратной циркуляции воздуха вентиляторы прикрыты со стороны гелиотеплицы демпферами из тонкой ткани с виниловым покрытием.

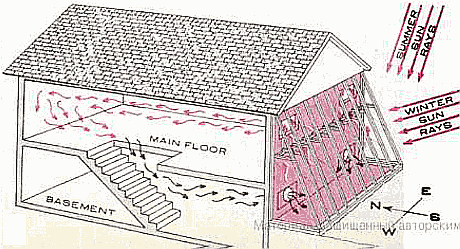

Принцип работы
Система работает следующим образом. В течение дня окна верхнего уровня открыты для свободной циркуляции нагретого в солнечной теплице воздуха по всему дому. Вентиляторы, управляемые термостатом, включаются при достижении температуры в теплице 27°. В солнечный холодный день температура воздуха в гелиотеплице достигает 49° при работе обоих вентиляторов. Во второй половине дня температура воздуха в помещениях составляет около 21°. Вследствие тепловой инерционности термических масс кирпичной облицовки южного фасада дома и фундамента гелиотеплицы тёплый воздух поступает в помещения до 8 часов вечера.
