Зонированный гравийный теплоаккумулятор

Автор: mensh, 23 октября, 2014
Гелиоустановки
  • Тепловые аккумуляторы

При расчёте гравийного теплоаккумулятора воздушной системы солнечного отопления дома предусматривается применение в засыпке бункера гравия определённого размера.

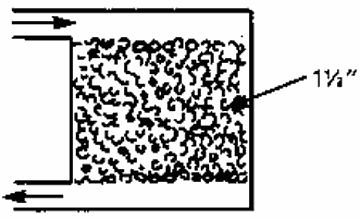

Бункер обычного гравийного теплоаккумулятора в разрезе

Обычный бункер, вертикальный разрез

При прокачке воздуха через засыпку возникает значительное сопротивление воздушному потоку в нижней части бункера.

Предлагается разделение бункера гравийного теплоаккумулятора на 3 зоны: верхнюю, среднюю, нижнюю. В перечисленные зоны засыпаются камни фракций расчётных размеров, например: 25 мм, 75 мм, 125 мм.

Такая схема позволяет улучшить характеристики аккумулятора и снизить мощность вентилятора.

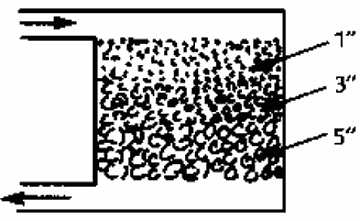

Зонированный бункер гравийного теплоаккумулятора в разрезе

Зонированный бункер, вертикальный разрез

Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
