В этой системе солнечного отопления предлагается замена обычной стены Тромба рядом ёмкостей с водой, установленных уступами возле остекления южного фасада дома.

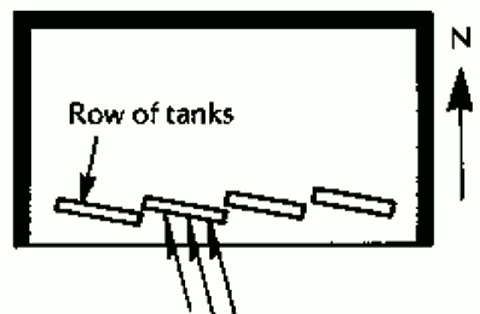

Теплоаккумуляторы, план
Конструкция и принцип работы
Каждый резервуар имеет длину 1,8 м, высоту 1,2 м и толщину 0,3 м. Южная сторона каждой ёмкости окрашена в чёрный цвет. Прямой свет солнца проникает в помещения в зимнее время над резервуарами, обеспечивая быстрый нагрев воздуха. В летнее время ёмкости препятствуют перегреву помещений, затеняя их, но диффузного излучения достаточно для естественного освещения комнат.

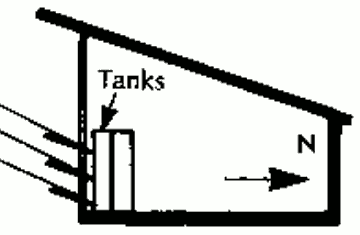

Теплоаккумуляторы, вид с востока
Ёмкости системы солнечного отопления слегка развёрнуты по часовой стрелке, что позволяет использовать подвижные теплоизолирующие плиты. Сдвигая их можно изолировать при необходимости южную или северную сторону этих водяных теплоаккумуляторов. Торцы всех резервуаров имеют постоянную теплоизоляцию.

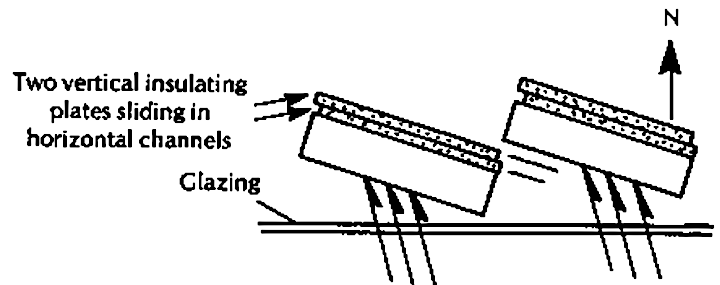

В ясный день теплоизолирующие плиты устанавливаются с северной стороны резервуаров, защищая помещения от перегрева.

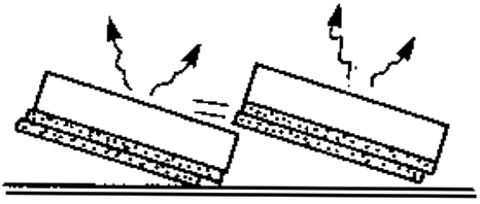

В холодную ночь теплоизоляция устанавливается с южной стороны ёмкостей, предотвращая потери тепла в окружающую среду.
Холодная ночь

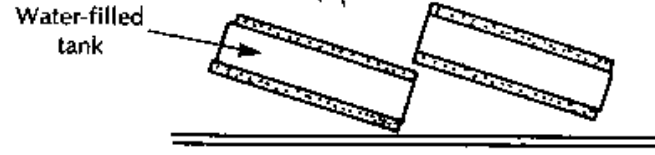

В достаточно тёплую ночь теплоизоляционными плитами можно изолировать обе стороны резервуаров.
Тёплая ночь
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
