Увеличить вдвое теплоёмкость гравийного теплоаккумулятора солнечной установки можно заменой части камней в нижней части бункера 200-литровыми резервуарами с водой.

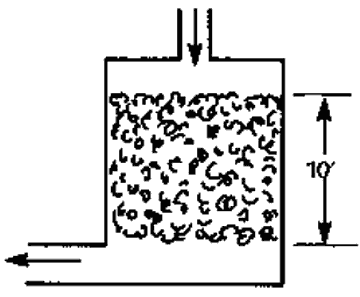

Обычный бункер, вертикальный разрез
В обычном гравийном теплоаккумуляторе нагреваются до достаточно высокой температуры лишь камни, находящиеся в верхней части бункера, так как поток горячего воздуха от солнечного коллектора поступает сверху. Замена нижней половины засыпки бункера резервуарами с водой снижает площадь теплообмена, но при этом заметно увеличивает теплоёмкость, а циркуляция воды в резервуарах способствует процессу теплопередачи. Использование небольшого вентилятора также будет способствовать выравниванию температуры в аккумуляторе.

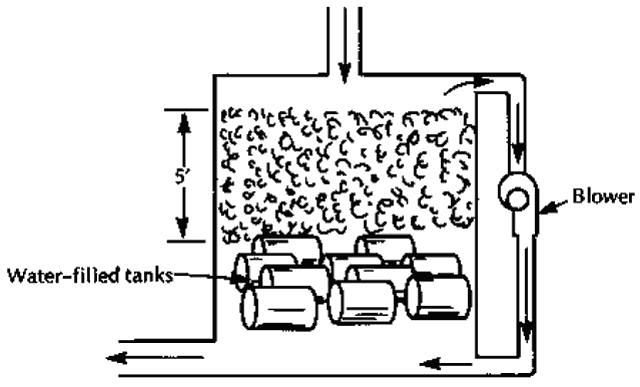

Предлагаемая схема, вертикальный разрез
Итоги
Таким образом удастся объединить высокую теплоёмкость воды с большой площадью теплообмена гравийной засыпки.
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
