Предлагаемая система солнечного отопления является усовершенствованием секционированной бетонной стены Тромба в системе Джеймса Бира (James Bier).

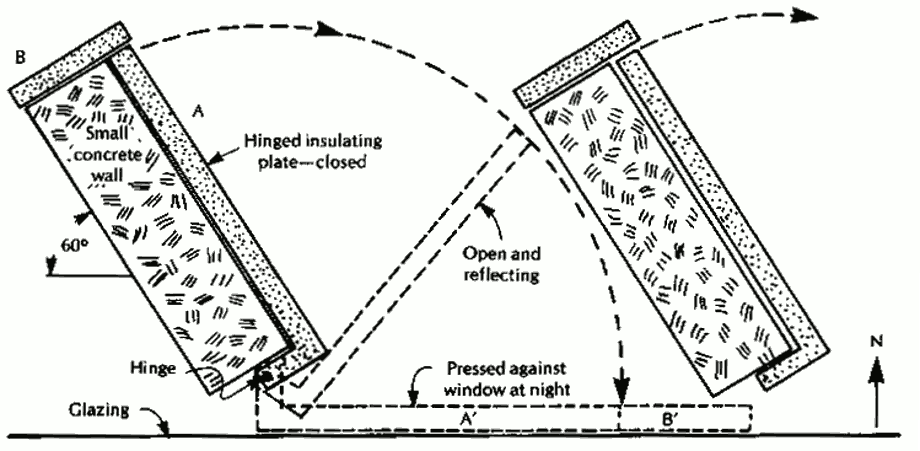

Положения теплоизолирующих панелей, план
Конструкция и принцип работы
Каждая из секций стены Тромба развёрнута на 60° по часовой стрелке относительно плоскости остекления южного фасада дома. Северо-западные торцы всех секций имеют постоянную теплоизоляцию, а к юго-восточным торцам крепятся подвижные теплоизолирующие светоотражающие панели.
В холодную зимнюю ночь все панели системы солнечного отопления откинуты и прижаты к остеклению южного фасада. Тепло от нагретых секций стены Тромба свободно поступает в помещение, а потери тепла в окружающую среду минимальны.
Утром все панели поворачиваются по часовой стрелке и прижимаются к поверхности секций стены Тромба. В этом случае свет солнца свободно поступает в помещение между секциями стены и быстро нагревает воздух помещения.
Начиная с полудня панели разворачиваются в среднее положение. Каждая из панелей при этом отражает свет солнца на секцию стены. Тепло в помещения поступает лишь от одной стороны каждой из секций стены.
Выводы
Таким образом, предложенная система солнечного отопления позволяет заметно снизить теплопотери в окружающую среду в холодные ночи и уменьшить вероятность перегрева помещений во второй половине дня.
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
