Суперизолированный купольный дом–кластер

Опубликовано mensh - ср, 05/10/2017 - 12:12

Жилой купольный дом–кластер построен Майклом Енсеном (Michael E. Jantzen) в Карлайле (Иллинойс, США). Внешне дом напоминает сливающиеся мыльные пузыри.

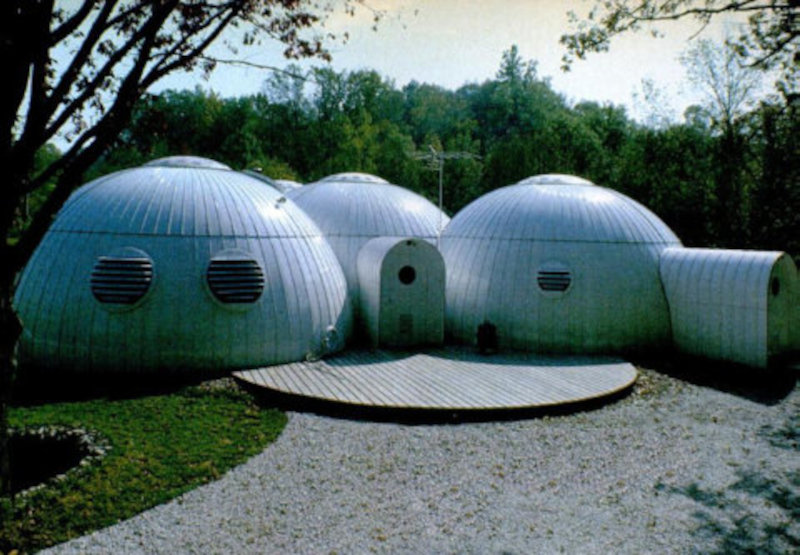

Внешний вид суперизолированного купольного дома
Внешний вид

Планировка

В доме расположены: гостиная, размещённая в центральном блоке; кухня-столовая с кладовой; 2 спальни; ванная комната; входной тамбур. К фасадам дома примыкают три террасы.

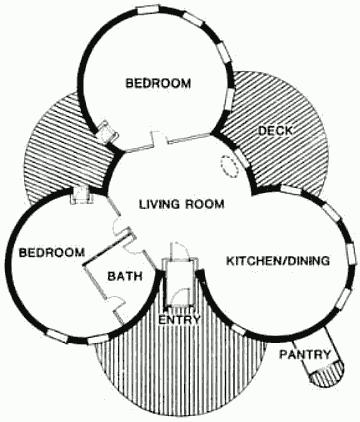

План суперизолированного купольного дома
План

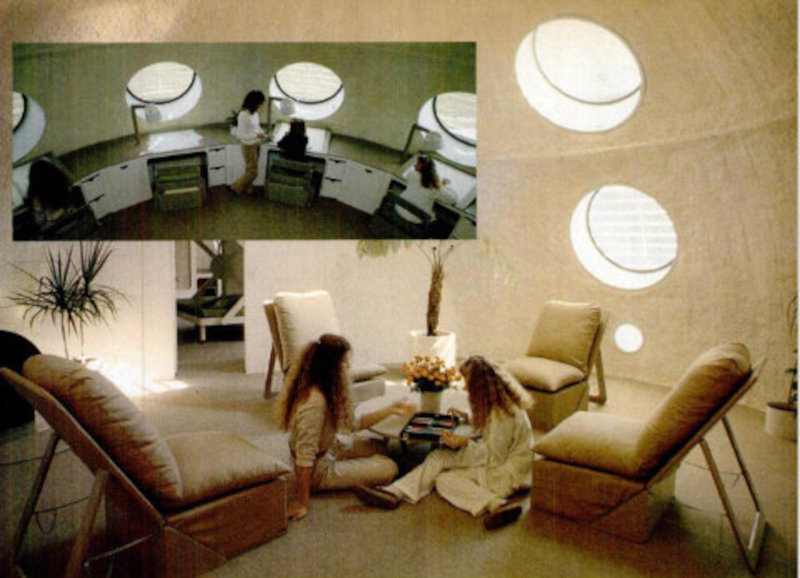

Интерьер гостиной купольного дома
Интерьер гостиной
Интерьер кухни-столовой купольного дома
Интерьер кухни-столовой

Конструкция

Дом образован четырьмя крышами металлических силосных башен. Каждый купол его состоит из внешней оболочки диаметром 7,8 м и внутренней, имеющей диаметр 7,2 м. Места их соединений вырезаны и образуют арочные проёмы. Толщина теплоизоляции между оболочками: крыша — 400 мм, стены — 300 мм. Все швы тщательно проклеены. Термическое сопротивление составляет около R=8,1. Изнутри оболочки оштукатурены лёгкой штукатуркой слоем около 15–20 мм и окрашены. Основание дома — бетонная плита.

Остекление двухслойное. Все окна оборудованы жалюзи. Вход в дом выполнен через тамбур. Система вентиляции оборудована рекуператором.
