Система солнечного отопления со стеной Тромба применена в небольшом двухэтажном доме Джеймса Бира (James Bier), расположенном в Ферруме (Вирджиния, США).

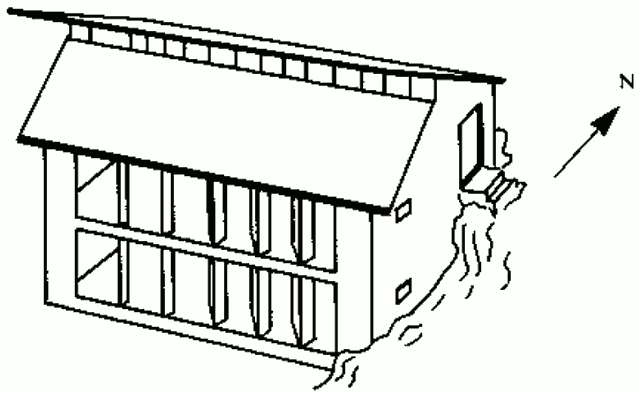

Внешний вид дома
Конструкция
Витраж южного фасада имеет двухслойное остекление. Прямо за остеклением с интервалом 1,2 м расположены 5 секций стены Тромба, каждая из которых развёрнута на 45° по часовой стрелке по отношению к плоскости остекления. Высота каждой из секций составляет 4,5 м, ширина каждой 800 мм, а толщина 300 мм.

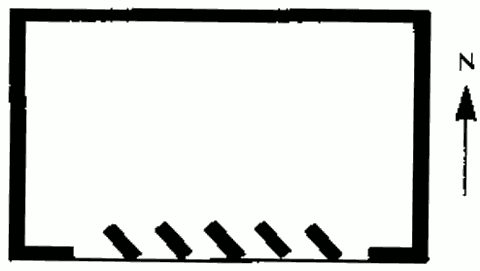

План секций стены Тромба
Возможности
Данная система солнечного отопления позволяет обеспечить:
- прямой обогрев помещений утром;
- аккумулирование тепла солнца с полудня до вечера;
- защиту помещений от перегрева прямым светом солнца в послеполуденное время;
- достаточную освещённость помещений в течение всего дня.
Выводы
Таким образом, в данной системе солнечного отопления секции стены Тромба выполняют одновременно функции жалюзи и теплоаккумулятора.
Подробное описание дома представлено в книге “Solar Heated Buildings of North America: 120 Outstanding Examples” by William Shurcliff.
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
