Самодельный солнечный водонагреватель представляет собой простую систему с самодренирующимся жидкостным коллектором, установленным в качестве навеса у заднего крыльца дома.
Коллектор, внешний вид
Конструкция
Для изготовления коллектора Руди Кингбеллом (Rudy Kingbell) из Беллеэр Бич (Флорида, США) были использованы: старая металлическая дверь высотой 2,4 м (каркас); лист фанеры толщиной 12 мм (задняя стенка); лист пенополиуретана (изоляция); тонкий металлический лист, окрашенный в чёрный цвет (абсорбер); медные трубки диаметром 6 мм (подача теплоносителя); лист прозрачного поликарбоната (остекление).
Коллектор, разрез
Описание системы
Система двухконтурная с 2-мя насосами. В первичном контуре теплоноситель (вода) циркулирует через вспомогательный бак ёмкостью 68 л, коллектор и теплообменник. Во вторичном контуре — через бак-теплоаккумулятор ёмкостью 310 л и теплообменник.

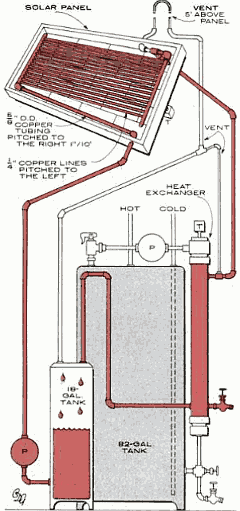

Система
Теплообменник
Термостат, установленный в коллекторе, отключает питание электрического бойлера и включает насос системы при достижении температуры воды в коллекторе 49°C. К концу солнечного дня температура воды в баке-теплоаккумуляторе достигает 56–66°C. При выключении насоса вода автоматически сливается из коллектора во вспомогательный бак.
