Самодельный солнечный водонагреватель Рона Ханнивига (Ron Hannivig), построенный им для своего дома во Флориде является термосифонным, благодаря чему отпадает необходимость в циркуляционном насосе.
Бак-теплоаккумулятор и коллектор установлены на крыше дома, что, конечно, допустимо лишь в достаточно тёплых регионах.

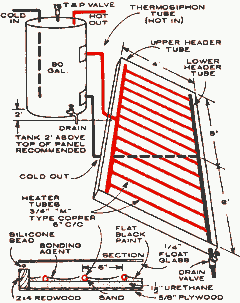

Конструкция
Коллектор площадью 5,9 м² состоит из 2-х панелей, каждая из которых имеет размер 2,4x1,2 м.
Панели представляют собой рамы из деревянных брусков сечением 100x50 мм с фанерным днищем толщиной 20 мм. На дно уложена пенополиуретановая изоляция толщиной 40 мм. На изоляцию уложены медные трубы диаметром 3/4". Трубы затем были залиты цементным раствором, поверхность которого после высыхания была окрашена в чёрный цвет. Остекление выполнено 6-мм стеклом.
В качестве бака-теплоаккумулятора использован старый бойлер ёмкостью 300 л. В системе присутствует небольшой электрический бойлер ёмкостью 80 л для догрева воды в холодные пасмурные дни. Термостат его установлен на 54°C.
Итоги
Устройство обеспечивает потребности семьи Рона в горячей воде на 95% в течение всего года.
