Солнечный водонагреватель: годовой КПД

Годовой (сезонный) КПД солнечного водонагревателя определяется по графику в зависимости от площади коллекторов А, м² /(ГДж·сут), и вместимости бака-аккумулятора V, м /(ГДж·сут), приходящуюся на единицу суточной тепловой нагрузки горячего водоснабжения, которые вычисляются по формулам:

A^ = 106A / 4,19G(tw2 − tw1)

V^ = 106V / 4,19G(tw2 − tw1)

Суммарное количество теплоты Q, ГДж,выработанной бойлером, определяется по формуле

Q = Aη∑z,j,igi

где z — число месяцев работы установки; j — число дней в месяце.

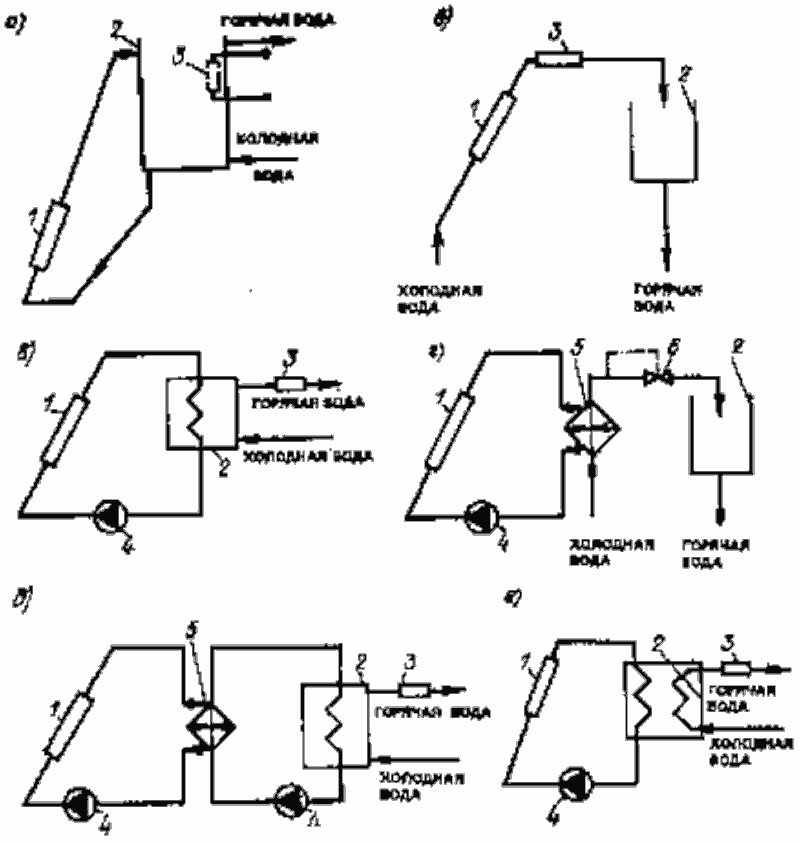

Принципиальные схемы установок горячего водоснабжения:

а — с естественной циркуляцией; б — одноконтурная; в — двухконтурная; г — двухконтурная с постоянной температурой воды; д — трехконтурная; е — с двумя змеевикамив баке-аккумуляторе;
1 — коллектор; 2 — бак-аккумулятор; 3 — дублер нагрева воды; 4 — циркуляционный насос; 5 — теплообменник; 6 — регулятор температуры
