В данной схеме солнечного отопления используется комбинация пассивной системы с прямым поступлением тепла солнца и гелиоколлектор, установленный внутри помещения вблизи остекления.

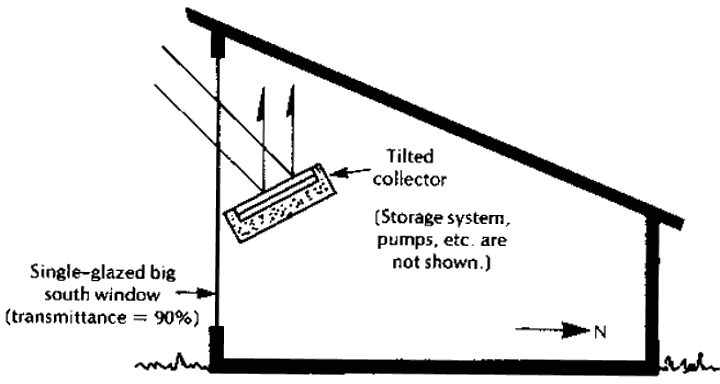

Система с окном южной ориентации и гелиоколлектором
Конструкция и принцип работы
Угол наклона коллектора выбран таким, чтобы часть прямого излучения солнца (Direct Gain), отраженная от его остекления, попадала бы на потолок помещения и способствовала дополнительному обогреву.
Помещение при такой схеме очень быстро прогревается в первой половине дня. Одновременно часть тепла солнца поступает из коллектора в теплоаккумулятор для хранения и последующего использования.
В ночное время остекление закрывается теплоизолирующими жалюзи или шторами для снижения теплопотерь в окружающую среду.
Итоги
Эффективность данной системы солнечного отопления достаточно высока, так как потери тепла из гелиоколлектора происходят не в окружающую среду, а в помещение.
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
