Устройство солнечного отопления в уже построенном доме представляет достаточно сложную задачу. Предлагается в такой ситуации в фасад (южный скат крыши) гаража или сарая встраивать гелиоколлекторы.

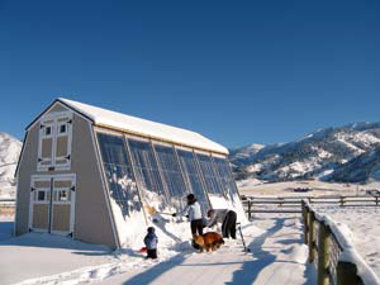

Внешний вид
Требования к строению
Отдельно стоящий сарай (гараж) может иметь практически любой дизайн. Обязательные требования:
- ориентация фасада или ската крыши, на которых смонтированы коллекторы, на юг:
- достаточно крутой южный скат крыши во избежании скапливания снега на коллекторах.
Конструкция
Сарай, построенный Гэри Рейза (Gary Reysa), каркасный. Сечение брусков каркаса составляет 50x150 мм. Обшивка — 10-мм фанера.
Южный фасад не зашит сайдингом. В него встроены стандартные коллекторные панели шириной 1,22 м каждая, которые остеклены в 2 слоя листами поликарбоната размером 3,66x1,22 м каждый. Суммарная площадь коллекторов составляет 22,3 м².

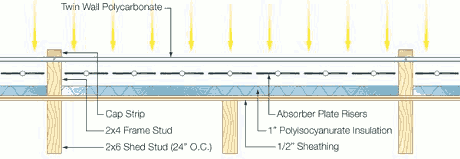

Коллекторные панели, разрез
Теплоаккумулятор расположен внутри сарая ниже коллекторов (утоплен в землю), что позволяет воде свободно стечь в его резервуар при выключении насоса. Это упрощает систему и предотвращает её «размораживание».
Резервуар теплоаккумулятора
Объём резервуара составляет 1,8 м³. Он выполнен из 20-мм фанеры и усилен рамой из бруска сечением 50x100 мм. Внутри резервуар выстлан пропиленовой резиной. Толщина наружной теплоизоляции составляет 100 мм.
Отопление дома
Горячая вода из теплоаккумулятора подаётся в жилой дом, по уложенным в земле теплоизолированным трубам. Желательно использовать систему подпольного лучистого отопления — тёплый пол, требующую невысокую температуру теплоносителя.

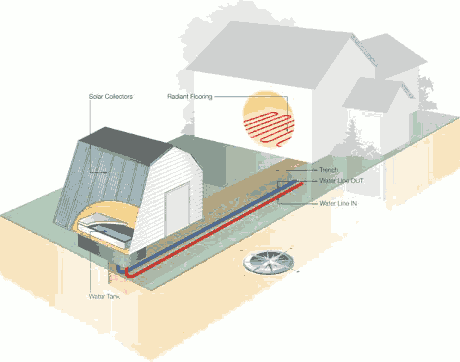

Принцип работы системы солнечного отопления
Система отопления в доме Гэри состоит из 3-х петель по 7,6 м каждая.
Затраты
Стоимость компонентов системы солнечного отопления составила около $4,200.
