При реконструкции дома с целью увеличения площади застройки организация солнечного отопления, дала больший эффект, нежели повышение теплоизоляции чердачного перекрытия.

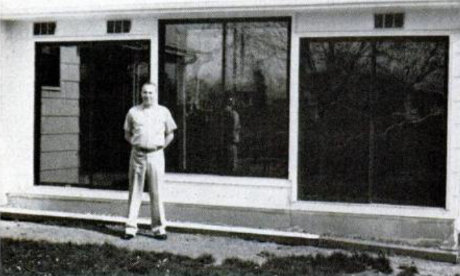

Внешний вид
За время проживания семьи Джона Гишперта (John Gishpert) в своём доме в Денвере (Колорадо, США) площадь застройки была увеличена на 30%. После пристройки к дому ещё одного помещения площадью 54 м² была улучшена теплоизоляция чердачного перекрытия. Термическое сопротивление увеличилось с R=1,8 до R=5,3. Это позволило снизить затраты на традиционное топливо на 24,2%. Но пассивное отопление, устроенное в доме, дало наибольший эффект.
Конструкция и принцип работы
В системе солнечного отопления была использована стена Тромба. Южная стена новой пристройки выполнена из пустотных цементно-песчаных блоков толщиной 200 мм. Пустоты заполнены гравием. Снаружи стена была окрашена в чёрный цвет и остеклена (двухслойный стеклопакет).
Разрез
Система солнечного отопления работает с естественной циркуляцией. Холодный воздух поступает в неё через нижние отверстия, а нагретый — возврашается в помещение через верхние. Отверстия для поступления холодного воздуха из помещения расположены ниже уровня пола во избежание обратной тяги в ночное время. В летнее время открываются наружные отверстия, через которые истекает нагретый воздух, способствуя вентиляции помещений.
Итоги
В зимнее время, когда температура наружного воздуха падает до -18°C, комнатная температура никогда не опускается ниже 18°C. В летнее время при температуре наружного воздуха около 38°C температура в помещении не бывает выше 29°C.
