В основу данной системы солнечного отопления положена система Джеймса Бира (James Bier), в которой была применена секционированная бетонная стена Тромба.

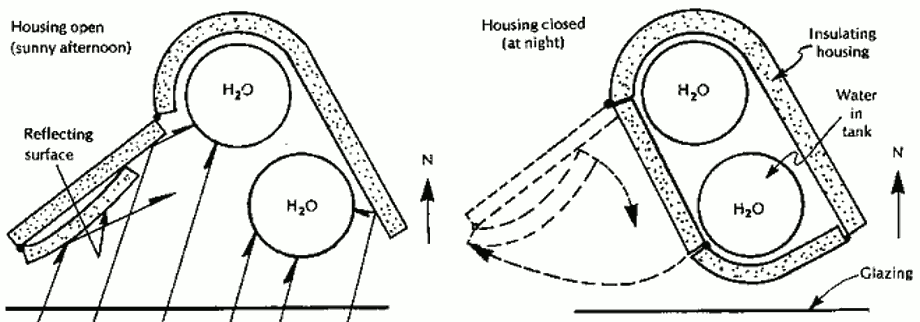

Система солнечного отопления, план
Конструкция и принцип работы
В предложенной системе бетонные секции стены Тромба заменены окрашенными в чёрный цвет цилиндрами с водой, каждый из которых имеет диаметр 300 мм, высоту 2,4 м и содержит 170 л воды.
Резервуары установлены парами параллельно остеклению южного фасада дома с интервалом 1,2 м. Каждая пара цилиндров с водой развёрнута по часовой стрелке на 60° относительно плоскости южного фасада. Каждая пара цилиндров заключена в теплоизолирующий корпус, оборудованный с югозападной стороны светоотражающими ставнями.
В первой половине дня свет солнца свободно проникает в помещения между корпусами теплоаккумуляторов системы солнечного отопления, быстро нагревая помещение.
Начиная с полудня открываются ставни, а излучение солнца, прямое и отражённое от ставней, поступает к резервуарам с водой, нагревая их.
В ночное время ставни закрыты, а нагретый воздух, свободно циркулирующий между теплоизолирующим корпусом и цилиндрами, остывая поступает в помещение через отверстие, расположенное в нижней части корпуса.
Можно увеличить интенсивность теплообмена между нагретыми цилиндрами и помещением, открыв заслонки в верхней части теплоизолирующих корпусов. Нагретый воздух будет выходить через открытые заслонки, а в промежутке между цилиндрами и теплоизоляцией будет нагреваться поступающий снизу холодный воздух.
Такие водяные теплоаккумуляторы использованы в системе солнечного отопления дома Гус (Goose House), расположенном в Харрисвилле (Нью-Гемпшир, США).
Остекление южного фасада дома в ночное время закрывается теплоизоляционными панелями. Высота каждой панели 2,4 м, ширина 0,6 м, а толщина 50 мм.
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
