Чаще всего кирпичные стены требуют ремонта при образовании в них трещин.
Основные причины образования трещин в стенах дома:
усадка здания после строительства в течение 1...1,5 лет;
деформация фундаментов вследствие замерзания и неравномерного оттаивания грунтовых вод;
недостаточная глубина заложения фундаментов;
неодинаковая несущая способность грунта в пределах дома и, следовательно, неравномерная осадка различных его частей;
деформация балочного перекрытия;
различная нагрузка на грунт частей дома, например, пристройка к дому без деформационного шва;
чрезмерная нагрузка от перекрытия.
Причины образования трещин в кирпичных стенах
Рис. 1. Недостаточная глубина заложения фундамента.

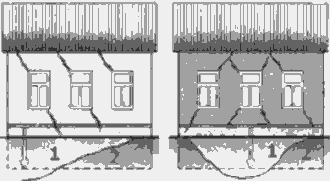

Рис. 2. Оседание грунта неодинаковой несущей способности:
1 - грунт меньшей несущей способности; 2 - грунт большей несущей способности.
Рис. 3. Образование трещин в стенах из-за прогиба балочного перекрытия.
Рис. 4. Образование трещин в кирпичных стенах из-за отсутствия деформационного шва между основным зданием и пристройкой.
Рис. 5. Образование трещин в стенах из-за воздействия на конструкцию перекрытия повышенных нагрузок. Трещины, расширенные сверху, обычно образуются от оседания фундаментов со стороны трещины, расширенные снизу - от оседания средней части дома.
Рис. 6. Анализ трещин в каменных стенах с помощью фиксаций бумажными лентами:
1, 2 - повреждение ленты соответственно с большим и небольшим смещением; 3 - ленты без смещения; 4 - трещина.
Частая причина образования трещин — усадка дома. Для определения причин и фиксации процесса образования и увеличения трещин на них наклеивают бумажные или гипсовые ленты с указанием даты крепления. Если лента не разорвется в течение месяца и более, то усадка закончилась и можно заделать трещины, если же продолжает рваться, то надо искать другие причины образования трещин
Способы ремонта кирпичных стен

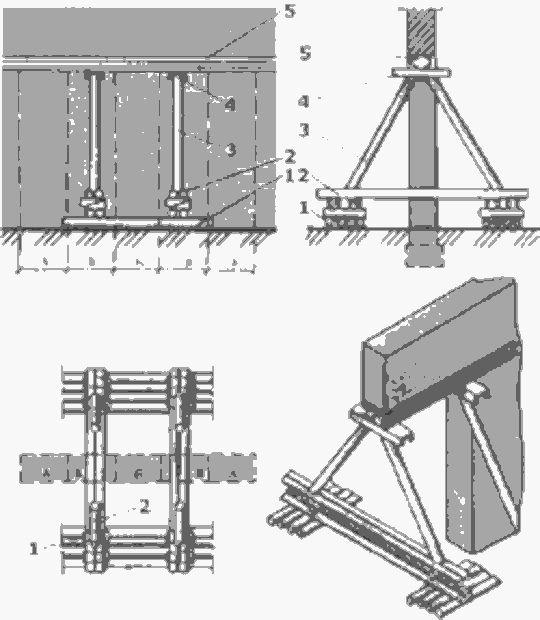

Рис. 7. Конструкции креплений при перекладке больших участков стены:
1 - лежни; 2 - затяжка; 3 - стойки; 4 - подкладка под стойки (швеллер или деревянный брус); 5 - металлические балки;
А, Б, В - зоны различных нагрузок при трансформации стены.
Усиление стены металлическими накладками

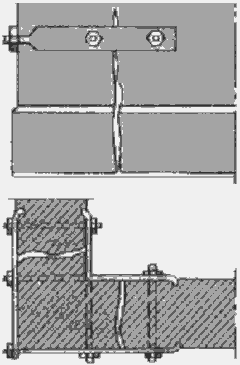

Рис. 8. Усиление кирпичной стены металлическими накладками при отрыве угла.
Рис. 9. Усиление кирпичной стены металлическими накладками при отрыве поперечной стены.

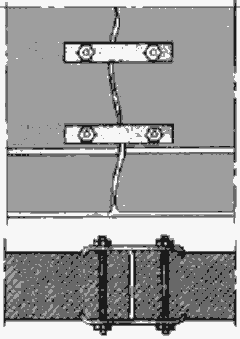

Рис. 10. Усиление кирпичной стены металлическими накладками при разрыве стены.
При незначительном числе разрушающих трещин, образовавшихся после усадки здания, с наружной и внутренней сторон стены устанавливают металлические накладки и крепят их между собой болтами.
Усиление и замена опор

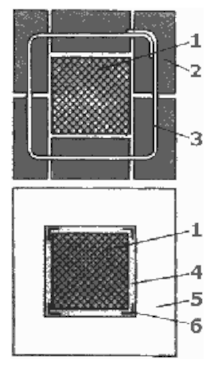

Рис. 11. Усиление опоры кирпичной кладкой:
1 - старая опора; 2 - новая кирпичная кладка; 3 - арматура; 4 - полосовая сталь; 5 - бетон; 6 - стальные уголки.
Поврежденную опору усиливают кирпичной кладкой, в каждый 4-ый постелистый шов которой закладывают арматуру из стали диаметром 3...8 ммм.
Усилить опору можно стальными уголками, связанными полосовой сталью, с последующей облицовкой бетоном.
В некоторых случаях необходимо полностью сменить опору. Для этого все конструкции, передающие нагрузки на опору, укрепляют стойками с раскосами, а затем их разбирают. Кладку новой опоры ведут на цементном растворе с закладкой в постелистые швы арматуры диаметром 3...8 мм через 3...5 рядов.
Удлинение несущей стены

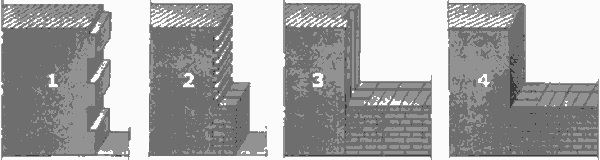

Рис. 12. Удлинение несущей стены:
1 - с помощью многорядной горизонтальной штрабы; 2 - с использованием мелких (один ряд) горизонтальных штраб; 3 - с использованием вертикальной штрабы; 4 - пристройка стены без перевязки.
Удлиняют несущие стены с перевязкой и без нее. Старую несущую стену можно соединить с новой, если новая высотой в 1 этаж. Для этого в торце старой стены вырубают гнезда на высоту 3...5 рядов кладки, глубиной в полкирпича. Новую стену кладут на цементном растворе.
Высокие стены соединяют со старыми без перевязки, выкладывая швы полосами рубероида для более плотного прилегания их друг к другу. Можно также высечь в торце старой стены вертикальную канавку для плотного прилегания старой и новой стен.
Новые откосы оконных и дверных проемов соединяют перевязкой более тщательно (через 1...3 кирпича) из-за опасности разделения стыка новой и старой стен.
Усиление простенков
Рис. 13. Усиление простенков увеличением их сечения:
1, 2 - соответственно новая и старая кладка.
Рис. 14. Усиление простенков железобетонным корсетом:
1, 2 - простенки, усиленные железобетонным корсетом с увеличением сечения стены.
Усиление простенков между оконными и дверными проемами возможно за счет увеличения сечения простенков, если уменьшить ширину проема. С одной или двух сторон простенка делают новую кладку на цементном растворе, соединяя ее со старой перевязкой через 1...3 ряда кирпичей.
Если же уменьшить ширину проема нельзя, то устраивают железобетонный корсет. Поверхность корсета, входящую внутрь помещения, утепляют слоем штукатурки.
При полной перекладке простенков оконные проемы укрепляют стойками с поперечными связками.
Кладку новых простенков ведут на цементном растворе, в необходимых случаях ее армируют сеткой из проволоки.
Заделка трещин

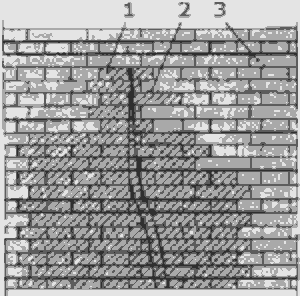

Рис. 15. Заделка трещин в кирпичной стене:
1 - новая кладка; 2 - трещина; 3- кирпичная перемычка.
Трещины можно заделывать только после прекращения деформации стен. Трещины шириной до 5 мм заливают жидким цементным раствором, предварительно расчистив их от грязи и промыв водой. При более широких трещинах часть кладки разбирают и заменяют новой, выкладывая ее в виде «кирпичного замка» из нескольких рядов кирпича на цементном или смешанном растворе.
Наружные разобранные участки стены заделывают целым, хорошо обожженным кирпичом на смешанном растворе в перевязку со старой кладкой.
Через 1 м в кладку заделывают отрезки металлических или железобетонных балок, перекрывающих трещины.
Замена слабых участков кладки
При незначительном числе трещин слабые участки заменяют новой кладкой. Участки стены, подлежащие замене, укрепляют металлическими болтами, подпирая их стойками. Кладку заменяют поочередно: сначала на крайних участках, затем на средних и промежуточных.
После выполнения кладки временные крепления разбирают и заделывают отверстия от поперечин, проходящих через стену. Промежуток между низом металлических балок и новой кладкой заклинивают полусухим цементным раствором.
Пробивка проема в несущей стене

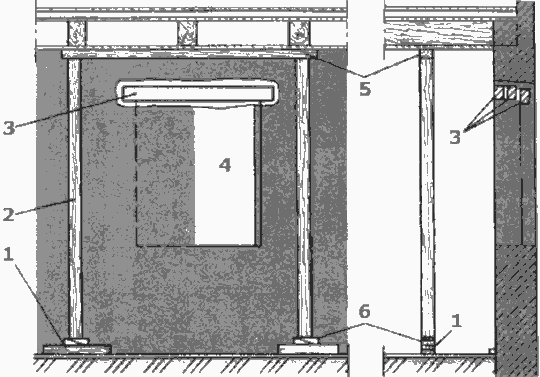

Рис. 16. Пробивка проема в несущей стене:
1 - подставка; 2 - стойка; 3 - перемычка; 4 - проем в стене; 5 - верхняя балка; 6 - клинья.
Сначала перекрытие усиливают балками, стойками, подставками и клиньями.
Стойки прибивают к верхней балке плотничьими скобами. Снаружи стену укрепляют полосами, упирающимися на подставки, закрепленными вбитыми в землю кольями.
Затем вырезают с одной стороны паз и вставляют в него перемычки. Участки опирания балок увлажняют водой, заполняют цементным раствором и заделывают кирпичом или дубовыми клиньями. После схватывания цементного раствора вырезают паз для остальных перемычек с другой стороны и устанавливают их таким же способом.
После этого окончательно разбирают кладку по размеру проема.
