В районах с сухим жарким климатом большое количество теплоты излучается в ночное время практически в открытый космос.
Такое явление называют эффективным излучением в ночное небо, и поток его тем больше, чем суше воздух, то есть чем меньше в нём водяных паров.
Содержание
Введение
В Иране многие века существует приспособление для получения льда, известное под названием йак-хал, который применяется для изготовления льда с использованием процесса излучения тепла в ночной воздух.
Лёд можно получать в тёмных сосудах, когда температура окружающего ночного воздуха составляет около 9°C.
Описанный эффект был положен в основу системы солнечного радиационного охлаждения Гарольда Хэя.
Описание системы радиационного охлаждения Гарольда Хэя
Конструктивные узлы
По проекту Гарольда Хэя был построен дом Skytherm House, в котором и был применён описанный метод охлаждения.
Skytherm House — одноэтажное здание площадью 115 м². Солнечный коллектор этого дома расположен горизонтально.
На плоской сейсмостойкой крыше размерами 16х11 м из профилированного стального листа уложены 4 чёрных пластиковых мата, наполненные водой, над которыми скользят по направляющим 12 панелей подвижной изоляции.
Маты имеют следующие размеры:
- длина — 11,6 м;
- ширина — 2,4 м;
- толщина — 0,25 м.
Пластиковый солнечный коллектор, наполненный водой, на крыше
Маты содержат 26,5 м³ непроточной воды, что эквивалентно примерно теплоёмкости слоя бетона толщиной 400 мм, а масса равна массе 100 мм бетонной плиты. Маты закрываются изолирующими панелями, которые надвигаются при помощи алюминиевых зубчатых направляющих.

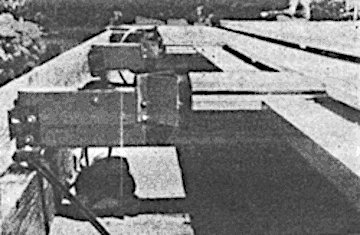

Подвижные изолирующие ставни в отодвинутом положении
Раздвижные ставни изолированы 50 мм слоем пенополиуретана. Двигатель мощностью 180 Вт реагирует на сигнал термостата и, работая всего две минуты утром и вечером, передвигает изоляционные панели по рейкам.
Принцип работы
Панели перемещаются из положения поверх матов с водой на крыше в положение над гаражом или внутренним двориком, складываясь по секциям в три слоя. Их можно передвигать и вручную.
В режиме охлаждения, в дневное время изолирующие ставни закрывают маты, защищая их от солнца, а на ночь они откатываются назад, и чёрные маты излучают тепло в прохладный ночной воздух с тем, чтобы днём охлаждать помещение внизу.
Заключение
Предварительное исследование системы радиационного охлаждения Гарольда Хэя показало, что в диапазоне температур окружающего воздуха от отрицательных до 45°C система способна поддерживать температуру в помещении в интервале 20–28°C без дополнительного отопления или охлаждения
