Солнечная теплица была пристроена к южному фасаду обычного одноэтажного каркасного дома в Пендлтоне (Южная Каролина, США). Площадь дома составляет 96,2 м².
Внешний вид
Предназначение гелиотеплицы — отопление и горячее водоснабжение. Для сокращения тепловых потерь дом был дополнительно утеплён, остекление западного, северного и восточного фасадов выполнено трехслойными стеклопакетами.
Разрез
Размеры гелиотеплицы в плане 7,2x3,7 м. Южный фасад имеет двухслойное остекление прозрачным поликарбонатом и угол наклона к горизонту 50°C. Площадь остекления составляет 19,6 м².
Под строением устроено утеплённое подполье, где располагается гравийный теплоаккумулятор. Объём его засыпки составляет 5,8 м³.

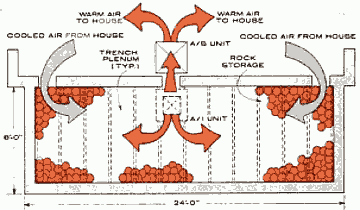

План
Система солнечного отопления работает следующим образом. Тепло, поступающее в гелиотеплицу через её остекление, направляется вентилятором мощностью 125 Вт по опусному воздуховоду в засыпку теплоаккумулятора. Отдав ей значительную часть своего тепла воздух возвращается в строение. Для отопления дома воздух может направляться вторым вентилятором из гелиотеплицы напрямую (в дневное время) или из подполья (в ночное время).
В жаркие летние дни во избежание перегрева организуется проветривание солнечной теплицы, для чего открываются приточные вентиляционные люки, устроенные под остеклением южного фасада, и вытяжные люки, расположенные над остеклением.
Бойлер, установленный в верхней части засыпки, обеспечивает потребности семьи из 3-х человек в горячей воде на 67%.
