Подземные фундаменты печей служат опорой для печей, расположенных на первых этажах зданий. Они бывают бутовыми, кирпичными, бетонными, монолитными или сборными.
Конструкция бутового фундамента печи:
Содержание
Глубина заложения фундаментов
Глубина заложения фундаментов зависит от следующих факторов:
- геологических и гидрогеологических грунтовых условий;
- климатических особенностей местности;
- нагрузок и характера их воздействия;
- материала и конструкции фундамента;
- свойств основания.
С глубиной заложения фундаментов можно ознакомиться в СНиП 2.01.01–82.
При возведении подземных фундаментов печей следует правильно оценить свойства основания, установить безопасную глубину заложения, добиться того, чтобы осадка печей не превышала допустимых значений.
При сооружении фундаментов на слабых грунтах возведённые печи в результате недооценки свойств основания могут разрушиться.
Кладка фундамента может разрушиться также в результате некачественного выполнения работ: плохой перевязки швов камней или блоков, периодического увлажнения и промерзания фундамента, вымывания грунтовыми водами раствора.
В том случае, когда основанием служат пучинистые грунты (водонасыщенные пылеватые суглинки и супеси), учитывают воздействие на подошву значительных сил пучения, которые могут нарушить целостность фундаментов.
Виды и конструкции фундаментов
По виду применяемого материала подземные фундаменты под печи могут быть бутовыми, кирпичными, бетонными, монолитными или сборными. Независимо от вида материала габаритные размеры фундамента в плане должны обеспечивать возможность образования обреза (обрез — горизонтальный уступ, образуемый верхним рядом кладки фундамента и массивом печи) величиной не менее 50 мм.
Материалы
От прочности фундамента зависит долговечность печей. Поэтому при расчёте печей определяют вид и марку (прочность) материалов, из которых сооружают фундамент.
В некоторых случаях на кладку фундаментов отрицательно влияют агрессивные подпочвенные воды, выщелачивающие кладочные растворы. Поэтому при кладке каменных фундаментов под печи важно правильно выбрать марки растворов.
| Раствор | Грунт | ||
|---|---|---|---|
| маловлажный | очень влажный | насыщенный водой | |
| Цементно-известковый | 25 | 50 | Не рекомендуется |
| Известковый | Не рекомендуется | — | — |
| Цементно-глиняный | 25 | 50 | Не рекомендуется |
| Цементный | — | — | 50 |
При заполнении водой не более 50% объёма пор грунт считается маловлажным; от 50 до 80% — очень влажным; более 80% — насыщенным водой.
| Материал | Грунт | ||
|---|---|---|---|
| маловлажный | очень влажный | насыщенный водой | |
| Бутовый камень | 150 | 200 | 200 |
| Керамический кирпич | 100 | 150 | 150 |
| Бетон со щебнем из бутового камня | 50 | 70 | 90 |
Кроме прочностных показателей материалы, используемые для фундаментов под печи, должны отвечать требованиям СНиП II-22–81 по морозостойкости, которая характеризуется маркой. Марка морозостойкости устанавливается по количеству циклов замораживаний и оттаиваний, которое материал выдерживает в пределах допустимого снижения его прочности и без явных следов разрушений.
| Бутовый камень при уровне грунтовых вод: | |
| выше 1 м | 35 |
| ниже 1 | 25 |
| Бетон и керамический кирпич при уровне грунтовых вод: | |
| выше 1 м | 50 |
| ниже 1 м | 35 |
Кладку из бутового камня используют при небольших объёмах работ и при наличии местных ресурсов. Кладку из керамического кирпича и бутобетона применяют для фундаментов, испытывающих незначительные растягивающие усилия.
Глубину заложения фундамента печи выбирают исходя из условий устойчивости конструкции и места расположения её по отношению к фундаменту здания, оборудуемого печью.
| Одноэтажные печи: | |
| без насадных труб | 500 |
| с насадной трубой | 1000 |
| Двухярусные печи | 1200 |
| Коренные трубы | 750 |
Глубина заложения фундаментов печей зависит от места их расположения по отношению к перегородкам и стенам помещений, а также от заглубления подошвы подземной части ограждающих конструкций здания.
Фундамент печи у внутренней стены
При установке печей в непосредственной близости от кирпичных стен с фундаментами небольшой глубины заложения, сооружаемыми преимущественно для внутренних перегородок, подошвы фундаментов стены и печи располагают на одном уровне, то есть на одной отметке естественного основания. Для обеспечения независимости осадки фундаментов стен и печей (СНиП 3.03.01–87), между ними оставляют зазор не менее 50 мм, который заполняют песком. Фундамент печи не доходит до уровня покрытия пола на 140 мм.
Конструкция фундамента печи, расположенной у внутренней кирпичной стены:
Между стеной и печью расположена отступка, в которой снизу и сверху размещены циркуляционные решётки. Сверху отступка перекрыта сплошной кладкой до уровня перекрытия помещения.
Массив печи располагается на кирпичной кладке, которую выполняют, сохраняя обрез фундамента размером 50–100 мм. Между массивом печи и надземной частью фундамента уложена по цементной стяжке гидроизоляция, состоящая из двух слоёв рубероида, склеенных битумной мастикой. На деревянном полу укладывают слой стекловаты, который накрывают предтопочным листом, изготовленным из кровельной стали.
Фундамент печи у наружной стены
В тех случаях, когда печь расположена у наружной стены, фундамент которой имеет большую глубину заложения, фундамент печи сооружают в верхней части котлована, заполненного песчаной или гравийной подушкой. Как и в первом случае, между фундаментами стены и печи образуют зазор шириной не менее 50 мм, который заполняют песком. Этот зазор обеспечивает независимость осадки стены и печи.

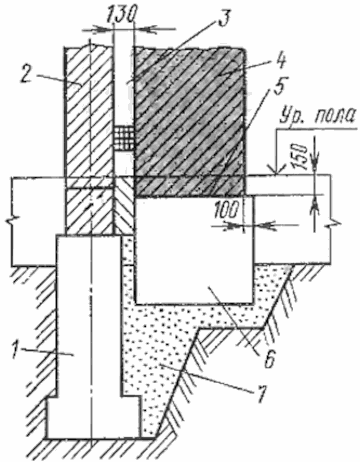

Конструкция фундамента печи, расположенной у наружной стены, с большой глубиной заложения:
Фундамент печи деревянного дома
Фундаменты под печи, устанавливаемые в деревянных домах с коренной трубой, сооружают с учётом конструкции холодной четверти, отступки, а также зазора (песчаной засыпки) между фундаментами коренной трубы и печи.

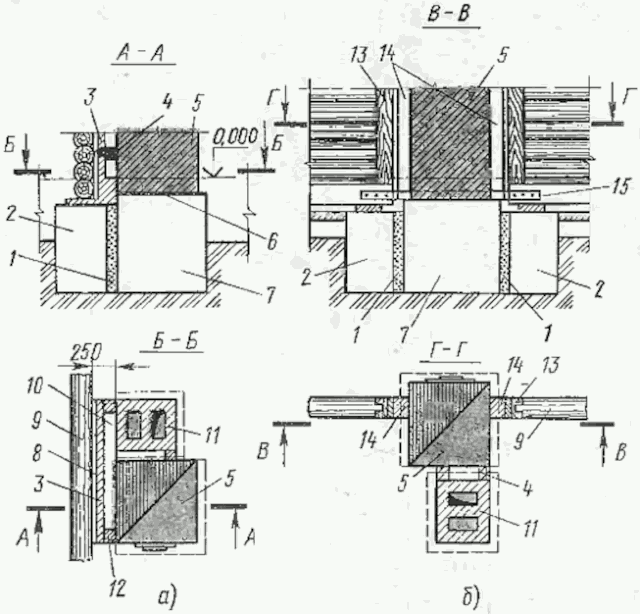

Конструкция фундаментов печей, устанавливаемых в деревянных зданиях:
1 —— песчаная засыпка; 2, 7 —— фундаменты; 3 —— холодная четверть; 4 —— циркуляционная решётка; 5 —— массив печи; 6 —— гидроизоляция; 8 —— щит; 9 —— стена; 10 —— отступка; 11 —— труба; 12 —— кирпичная перегородка отступки; 13 —— деревянная стройка; 14 —— разделка; 15 —— стальная полоса
При расположении печи в проёме несущей деревянной стены необходимо разрезать её нижний венец. Чтобы обеспечить требуемую жёсткость здания, образовавшиеся концы бревен венца соединяют стальными полосами, установленными с двух противоположных сторон стены. Ширина полос 60 мм, толщина 6 мм. Полосы стягивают болтами диаметром 16 мм, пропущенными через венцовую древесину.
Фундаменты из природного камня выкладывают таким образом, чтобы верхняя плоскость была ниже уровня пола на 140 мм. Это даёт возможность в дальнейшем с большой точностью довести кладку фундамента до отметки пола первого этажа.
